Paso 1: El hardware.

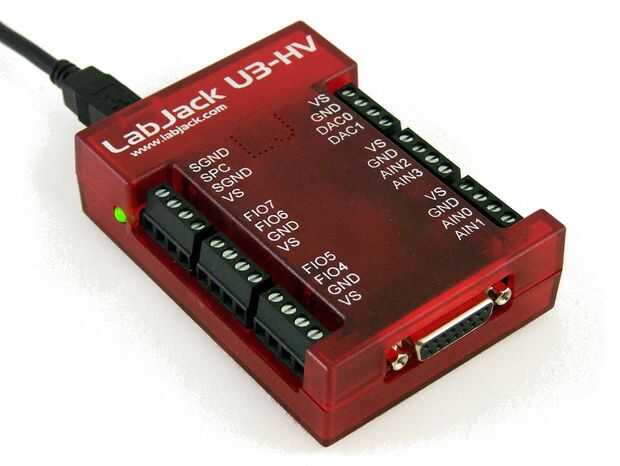

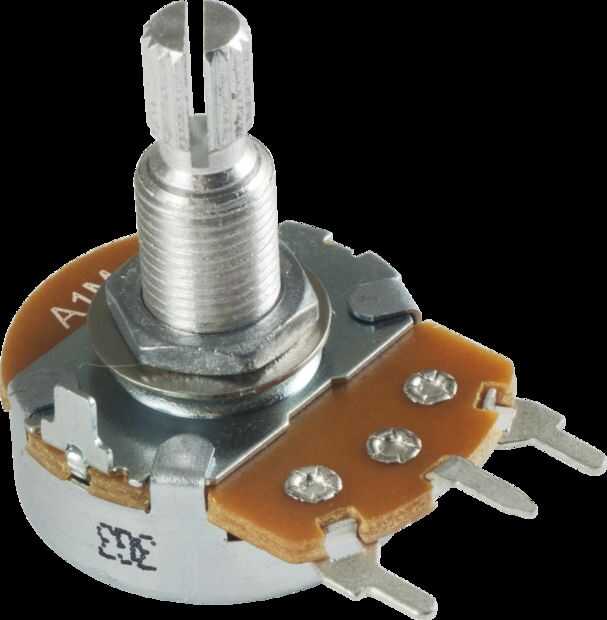

Usé un Labjack U3 para adquirir una señal de tensión desde el Banco de baterías. La versión de HV U3 con seguridad puede supervisar hasta 14VDC pero para voltajes más altos como mi 25.6VDC Banco de baterías, utiliza un potenciómetro. Por supuesto, se recomienda para esta señal de control fusible o bajo protección de disyuntor actual.
Un windows PC es necesario para apoyan el Labjack U3 y el software necesario. La energía más eficiente, mejor.

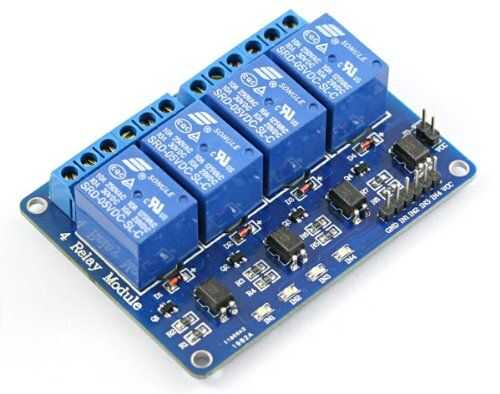

Para obtener señales de salida a un relé o contactor para desconectar la batería de carga, es necesaria una tarjeta de relés. Salidas digitales de la Labjack están conectadas a las entradas de la tarjeta de relés. Una vez que una entrada está ligada a 0VCC, su relé se activa.
