ADN del LED modelo (2 / 9 paso)

Paso 2: Protoboard un circuito de LED

Inicio conectando su batería de 9V (titular) al poder las tiras en la protoboard. Conecte el lado positivo de la batería al carril rojo sobre la protoboard, conectar el lado negativo en el riel de negro.  Luego conecte la larga de un LED verde en el lado rojo (+) de la placa, conecte el otro extremo a un lado de la resistencia de 100 Ohm.  Conecte el otro extremo para el extremo largo del primer LED verde, luego seguir con el siguiente LED en serie y luego a tierra.

Es importante utilizar un protoboard, ya que puede establecer el circuito y tener claro antes de soldar.  Si pones los LEDs en hacia atrás, no va a funcionar pero no destruirá el led.  Si tratas de encender un LED sin necesidad de utilizar la resistencia, 'deja que la magia de humo' del LED!  La resistencia actúa como un limitador de corriente al circuito.  Este circuito necesita 9V ya que cada LED tiene una caída de tensión.  Usted puede tratar de enganchar hasta 6V, pero probablemente no va a funcionar.

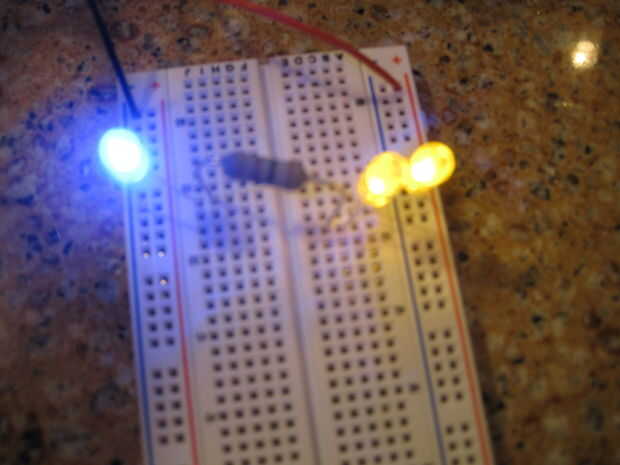

Ahora construir otro filamento de la DNA con una azul y dos LED amarillo.
