Paso 12: La Base

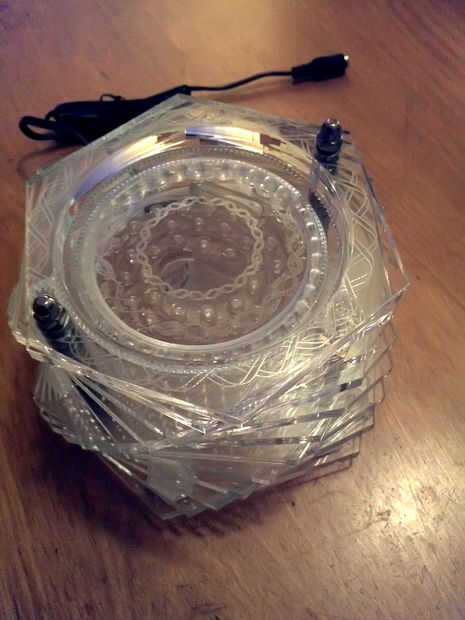

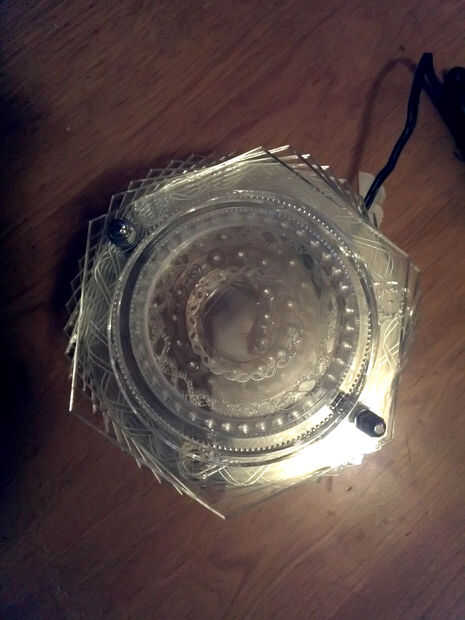

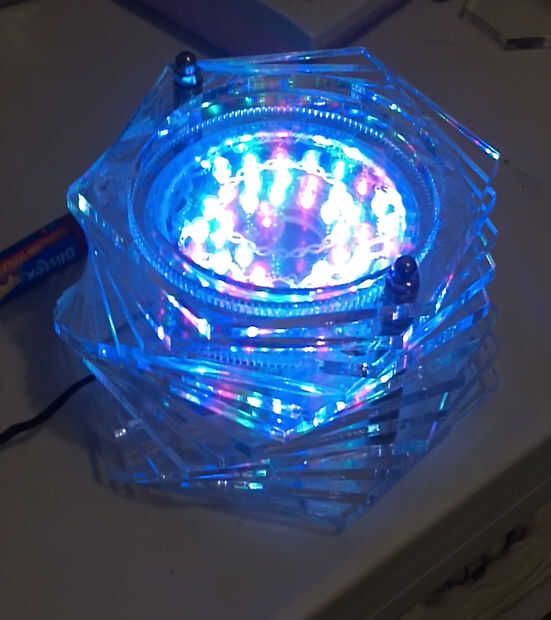

Son los objetivos básicos del diseño crear un recinto para los leds, Electronica motor y asociado así como para crear visualmente atractiva base capaz de apoyo y girando la pieza de arte.
Esto puede crear un número de maneras diferentes y sé muy poco de electrónica. Hay cada ocasión que he hecho algo horrible e incorrecto en todo esto. Ya que hay electricidad, tenga cuidado!
Materiales
Láser corte la hoja de acrílico clara (6mm) fuente: cualquier lugar que hace corte por láser personalizado. http://www.Pololu.com, http://www.ponoko.com etc.
varilla roscada de 5mm (1m) fuente: http://www.mcmaster.com/
Tuerca hexagonal para la barra de 5mm roscado fuente: iguales que arriba
Hexagonal tapón para varilla de 5mm roscado fuente: iguales que arriba
1000: 1 Micro Motor (1595) fuente: http://www.pololu.com (http://www.pololu.com/catalog/product/1595) (suplentes en Adafruit, Sparkfun etc.)
Regulador de voltaje reductor fuente: http://www.pololu.com (http://www.pololu.com/catalog/product/2101) (suplentes en Adafruit, Sparkfun etc.)
Millones la tira de Color LED 19" fuente: http://www.oznium.com (http://www.oznium.com/led-flex-strips)
12V 3.3A DC adaptador fuente: incluido en el anterior si recuerdo. Tenga que adquirir por separado.
(Opcional) Conectores pequeños como este http://www.adafruit.com/products/266 (que puede tener para reducir muchos de estos)
Cinta aislante
Cinta de espuma o pegamento caliente
40 esferas de acrílico de 3mm. Usted realmente sólo necesita alrededor de 32 pero es bueno tener extras, tengo de 100 el descuento. Fuente: http://www.usplastic.com
Herramientas necesarias
Soldadura de hierro
De la soldadura
Peladores de alambre
Sierra para metales
Multímetro
Acceso a una máquina de CNC o molino.
Software utilizado
Versión de Autodesk Inventor 2012 estudiantes/desempleados. Se puede descargar después de firmar para arriba en http://students.autodesk.com/ da 30 días de uso completo y luego convierte a la versión de estudiante de busca de empleo. La única diferencia es que los archivos creados se etiquetan como siendo creado con la versión de estudiante.
Una nota sobre la selección motor: quería una tasa de giro de salida de alrededor de 2 a 3 rpm. Eso significaba, dada mi configuración del engranaje, que necesito un motor de 14 rpm. I ha buscado y había encontrado este motor 1000: 1 compacto poco agradable de Pololu. Si quieres que un ritmo más rápido de la vuelta, mira la sección solución de problemas y ajustes al final de este instructivo.
En los videos... ADVERTENCIA justa, es alrededor de 50 minutos de duración. Yo quería que fuese lento que alguien podía realmente seguir, actualmente se está ejecutando 2 x tiempo real.
Parte 1
Parte 2
Parte 3
Parte 4
Parte 5
