Paso 15: Juntándolo todo
Después de tener todas sus partes, incluyendo el láser de corte de piezas base, es el momento de ensamblar todo. **
Bpark1000 de usuario agrega el siguiente comentario a la página solución de problemas, sin embargo, pensé que incluyo aquí en su totalidad debido a la información esencial que proporciona.
"Una palabra sobre otro problema que tenga en el tiempo: el plástico de acrílico de corte por láser puede agrietar debido a tensiones internas por el proceso de corte por láser. Cualquier proceso de corte se calienta y se derrite la superficie en los cortes. Estas cool de superficies y tratar de reducir, pero son apoyados por la mayor parte del material sin calefacción. Permanecen en tensión y grietas pueden iniciar desde las imperfecciones con el tiempo. Puede ver estas tensiones por iluminar las piezas con luz polarizada y viendo a través de otro polarizador. Áreas tensionadas pasará luz; el resto será oscuro. La solución es templar hacia fuera estas tensiones. Tomar las piezas (quitar el papel protector) después de la fabricación y ponerlos en un horno. Se calientan a una temperatura que permite aliviar el estrés, pero no lo suficiente para deformar (probablemente cerca de 180 grados F), mantener a esa temperatura hasta que la mayor parte es a esta temperatura, luego enfriar lentamente para que esencialmente el grueso entero se refresca juntos. Esto requerirá por lo menos 12 horas. El engranaje grande será el elemento que debe vigilar cuidadosamente para deformación. Recocido se puede hacer más lento a temperaturas más bajas. La calidad de la Recueza puede comprobarse con el conjunto del polarizador."
Empezar por organizar las secciones de corte y extracción de exceso / material. Deje la cubierta en acrílico en lugar de protección. Puede ser fácil de difuminar, rasguño o falta la superficie en cualquiera de estos pasos lo deja encendido hasta el final.
Comience colocando las piezas en la pila de la manera en que debe colocarse. Comience con la capa de base y trabajar su manera para arriba. Asegúrese de que todo encaja y se ve bien. Este paso es sólo para asegurarse de que todo es girado y volteado adecuadamente para facilitar el montaje posterior. Después de que usted está satisfecho que todo hecho se ven bien, podemos pasar.
Quite todo pero las capas de la parte inferior tres. Coloque su ciclo control cosita y el regulador de voltaje allí para asegurarse de que encaja correctamente y a tener una buena idea de cómo quiere su cables de color.
La electrónica
Comencé por soldar el conector que viene con el regulador de voltaje del regulador de voltaje. Después de dejando de lado, me la pelaron los cables de alimentación entrante principales. Luego los cables pelados para el controlador de LED y había conectado a la corriente principal. Ramificó en ese momento: con los dos cables para el regulador de voltaje y luego dos hacia fuera de allí al motor. La tierra de la cañería y la tierra para el motor fueron empalmados juntos.
Antes de encender esto; tienes que desconectar el motor y ajustar el potenciómetro del regulador de voltaje para estar cerca de 6V. El regulador específico que utiliza puede dar salida a 7.5V. El motor puede manejar probablemente, pero prefiero no arriesgarlo.
Una vez que lo juego y medido; Conecte el motor y activar todo. Deben recibir luces y el motor debe girar. Si no es así, consulte la sección solución de problemas. Woohoo! Casi allí.

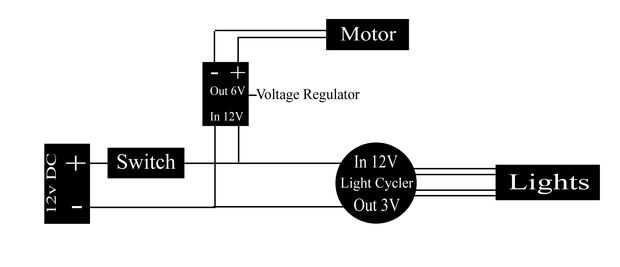

Corte los cables hasta el tamaño necesario para encajar adecuadamente en el caso, si no lo haces al principio. Empezar colocando un poco de cinta de espuma con el respaldo en la parte inferior del controlador LED. Dejé el regulador de voltaje flojo porque, es lo suficientemente ligero que los cables tipo de mantienen en su lugar y no hay conductor que cepillar para arriba contra. Usted podría apenas como fácilmente encolarla, pero inicialmente, prefiero mantenerlo todo fácil de modificar en el caso muy probable que yo algo a desordenar. Consulte el esquema adjunto (yo uso el término muy libremente) para el diseño de circuito básico.

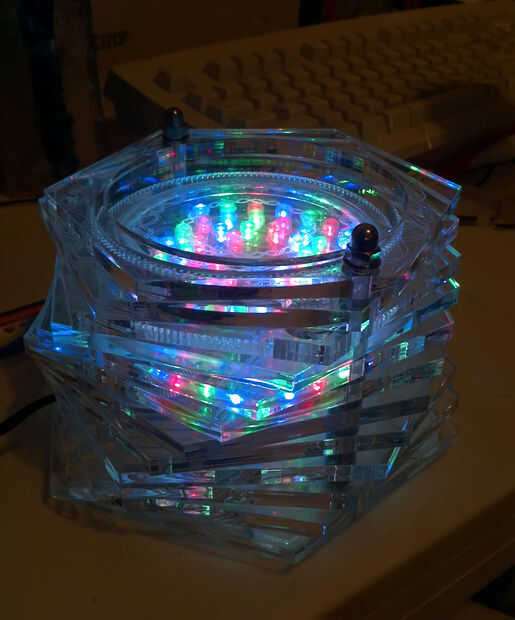

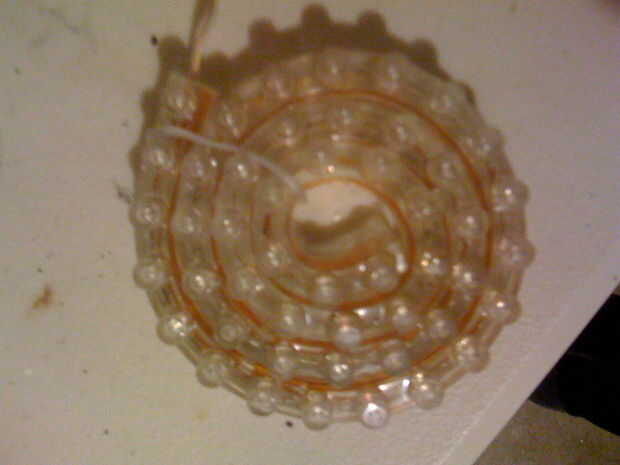

Después de recibir con éxito toda la electrónica y cables embalados en allí, estás listo para armar el resto. Poner en capas adicionales hasta llegar a la capa que contiene el plato. Sus luces de LED en una espiral con el extremo que termina en el centro de la bobina. Colocar este en la cavidad. Coloque sobre la capa que contiene el plato. Añadir los rodamientos de bolas de acrílico al anillo de mecanizado. Poner el plato en las esferas de acrílico y añadir el equipo de conducción en el eje de impulsión del motor. Ponen las otras capas y terminar añadiendo los tapones hexagonales. Con esto, usted debe hacer.

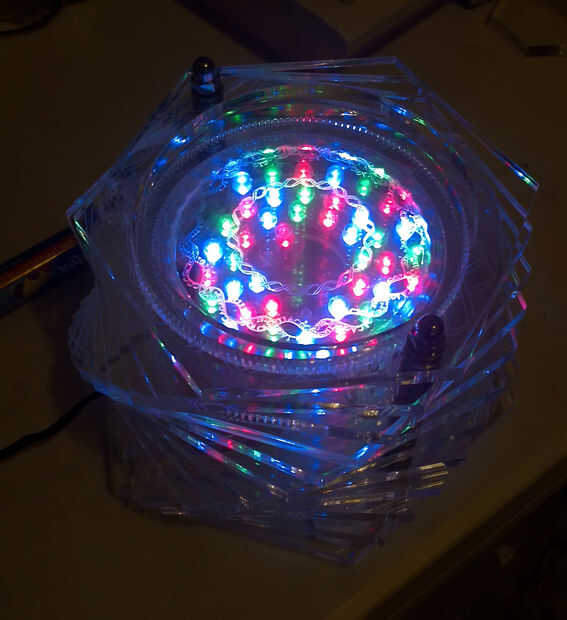

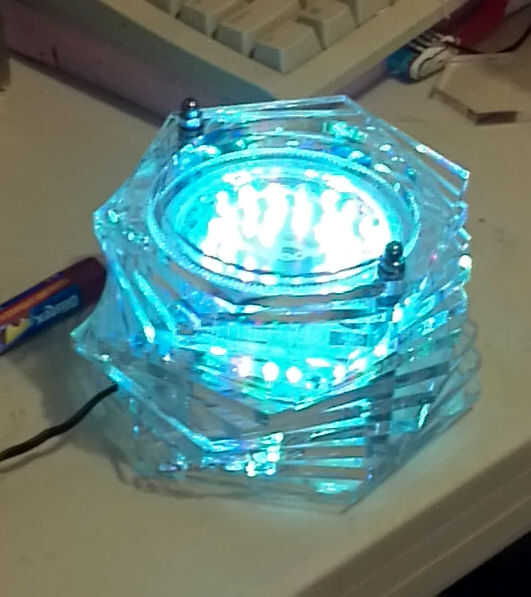

Enciéndalo para asegurarse de que todo funciona como debería. Si encuentras saltando, compruebe el engranaje motriz para el nivel. Si es true puede saltar.
Espero que les haya gustado este Instructable e inspira o le ayuda de alguna manera. Si usted tiene cualesquiera preguntas o correcciones, no dude en ponerse en contacto conmigo.
Si gustó esto, por favor, vote por mí en uno de los concursos. Saludos!
