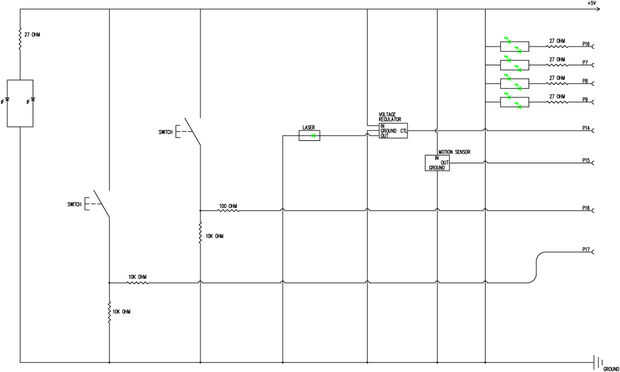

Paso 2: esquemático
Como puedes ver hay 8 LEDs verdes escurr el Arduino en salidas digitales 6-9. Estas son las salidas sólo digitales que están disponibles con el protector de la onda instalado.
El láser regulador/control de voltaje se engancha hasta 0 analógico o (digital 14). Usé un BA033ST ROHM que es un bajo de la salida 3.3v a regulador de voltaje con un control de encendido/apagado clavija. Tuvo la suerte de tener acceso a este componente y no necesitará preocuparse por encontrar uno, no he podido encontrar esto en la red por lo que puede ser difícil obtener la parte. La nacional Semiconductor LM1117 hará lo mismo pero sin el interruptor incorporado. ¿Probablemente algo similar a lo ROHM podría lograr mediante la adición de un relé tal vez? Lo que usted sólo necesita traer en 5v y salida 3.3v o cualquier cosa que pueda manejar el láser, ser capaces de girar el encendido y apagado de la salida de 3.3v. Los pines analógicos y digitales del pin 3v en el arduino no salida y bastante miliamperios (creo) para conducir el laser.
Detector de movimiento digital leer se engancha hasta 1 analógica (digital 15). Maldita ' amo cómo se ve como la parte superior de R2D2 :)
Hay dos interruptores momentáneos táctiles en el sistema. Uno que se lo que está sucediendo y empezar la secuencia de disparo. El segundo cambia los modos entre el sensor de movimiento, reproducción automática y manual de juego. Tengo el cableado de los interruptores de ladyada.net, no puedo agradezco este sitio bastante :)
La última parte son los dos LEDs blancos que se utilizan para todas las ventanas en la estrella de la muerte. Sólo dicen, por lo que era simple.
