Paso 5: Corte carril ajuste de la hoja de circuito

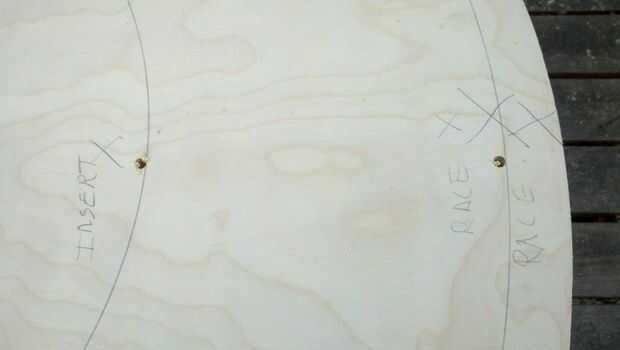

(Foto 1 y 4) La hoja del circuito va a ser cortado en tres pedazos:
1) el circuito
2) el inserto (tocar la superficie)
3) el ajuste del carril
Nota: la línea punteada representa la posición del borde de la barandilla acabado cuando se coloca encima de la pista de carreras. [Avance rápido en el tiempo sólo es posible en internet] puede ser útil en este momento para visualizar la relación de estas piezas en el ensamblaje final en la última foto. Puede establecer esta "línea virtual" ahora para referencia posterior al menos en un segmento de su circuito.
a. Coloque su hoja de pista sobre sus caballetes y asegúrese de que está trabajando en la hoja correcta. (Esta es su buen pedazo de madera (y probablemente le costará más por lo que no quiere meterse!)

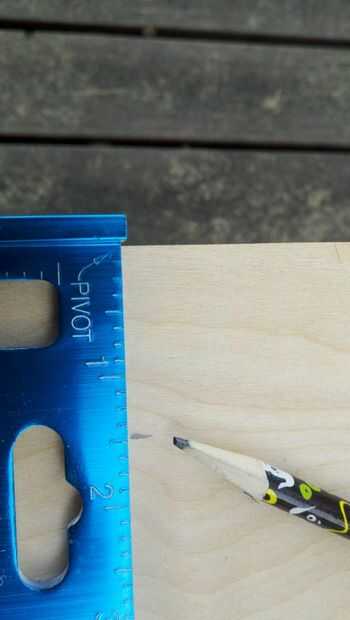

b. (Foto 2) marca su radio se centra en ambos extremos a 24" de extremo y laterales al igual que en la primera pieza. Tornillo de la brújula en (en mi caso la regla de encuadre) como antes.

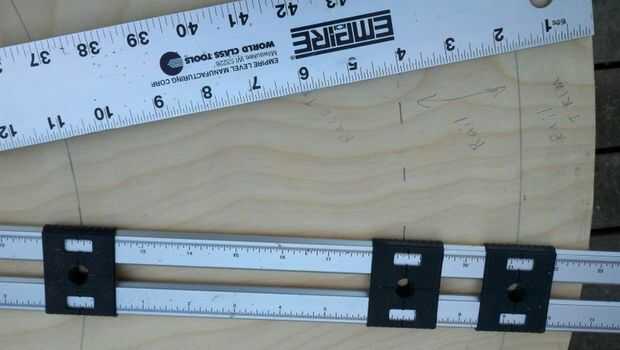

c. (cuadro 3) dibujar el circuito exterior línea. 1.5" de borde exterior y luego esto trazar todo el camino alrededor de la hoja con su compás y la escuadra, como lo hicimos en el carril en el paso anterior. Esta es la línea que cortamos para nuestra pieza de adorno de carril.

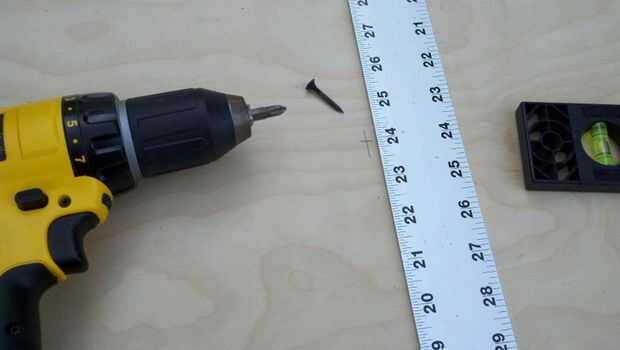

d. (Foto 1 y 4) dibuja el circuito interno de línea de corte. Ahora marque 11" desde el borde exterior y luego esto trazar todo el camino alrededor de la hoja de la misma manera. Se trata de la línea de corte para separar su inserción interna (tocar la superficie) de la pista de carreras. Esto cortaremos más adelante, pero es útil marcar ahora mientras la brújula se instala.
e. (Figura 4) Marque con una "X" en un extremo en todas las tres piezas. Antes de hacer cualquier corte, asegúrese de que el final de "X" está marcada en cada pieza. Nota que muestra la pista sí mismo (parte media), así que mantener la marca en el borde exterior.
f. (Figura 4) taladro dos Inicio agujeros para cada corte línea. Es Absolutamente imperativo que usted mantenga el agujero en el interior de línea dentro de la línea de corte (en el lado de inserción), esta línea será la parte más visible de todo el proyecto. Nos tapará este agujero con relleno de madera más adelante para evitar ser visto a través de la tapicería, pero si cualquiera de ese agujero se cruza en la zona del hipódromo sería visible en el producto final.

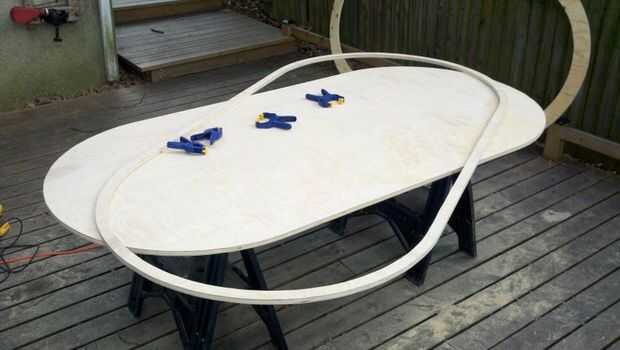

g (cuadro 5). corte el riel trim. Utilizando la misma técnica descrita en el paso anterior, sujetar, cortar y arena la franja externa (1.5") que se convertirá en el riel de ajuste. No cortar la línea interna en este momento!
