Paso 3: Agregar el recorte para la batería y el LED

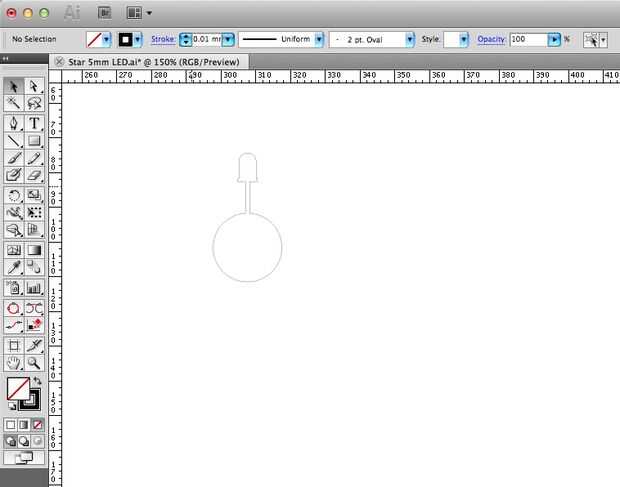

Una vez que ha diseñado la forma, necesitará agregar en el hueco donde se sentará el LED y la batería.
En teoría, las células CR2032 son un diámetro estándar de 20mm, pero encontré que varían un poco en la práctica. Y por supuesto, el haz de láser de corte tiene un ancho que deba tener en cuenta. Usted necesita el círculo cortado para ser apenas más pequeño que la batería por lo que es un buen ajuste apretado y permanece en su lugar sin pegamento.
Empecé con círculo de diámetro 20mm, pero las células que todos cayeron, por lo que jugaba un poco para llegar a un tamaño que es apretado lo suficiente como para que al pulsar la celda permanece en su lugar. En los archivos de Illustrator, que he subido el diámetro del círculo es de 19,75 mm. Parece bueno para Maxell pilas de marca pero los que tengo de IKEA son demasiado pequeños.
Su kilometraje (o el cortador del laser) puede variar, por supuesto.
También hay un agujero para el LED. Busqué las dimensiones estándar de LEDs de 5mm y jugaba otra vez hasta que tuve un buen ajuste. El tamaño exacto del LED parece menos problemático se mantiene en su lugar un poco por estar sobre la batería.

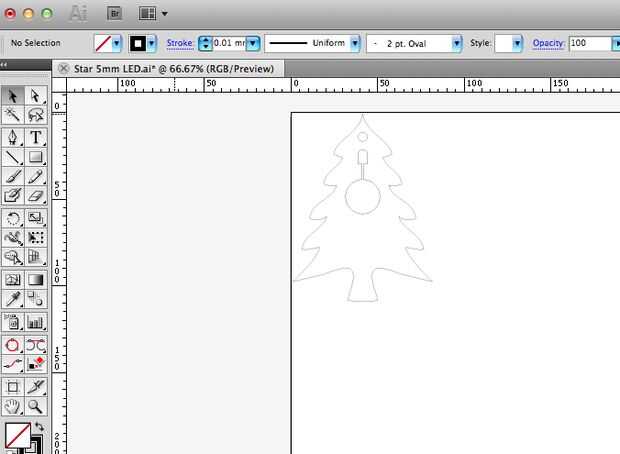

Tratar de cortar con las formas que he subido como archivos PDF. Si no encajan correctamente, puede ajustar el tamaño de la abertura en las que he incluido los archivos de Illustrator.
