Advanced USB dispositivo cargador (3 / 4 paso)

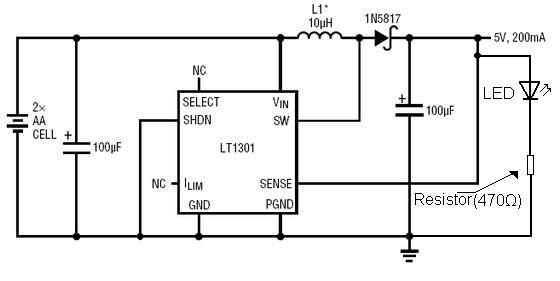

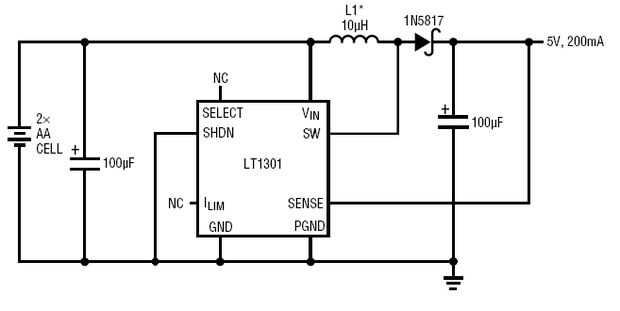

Paso 3: El circuito en detalle

Lo que es importante al construir?

El condensador de entrada debe ser tan cerca como sea posible al pin 6 (Vin) de la LT1301!
Mantenga todos los rastros de circuito corto!
Directamente atar Pin1(GND) Pin8 (PGND) y Pin3 junto (apagado) y conecte a tierra.
Evita soldadura largos tiempos para evitar la destrucción de los componentes por sobrecalentamiento...

Para la colocación detallada de los componentes en el circuito puede utilizar su propia creatividad...

Vea el paso
