Paso 11: Conversión a CC
Porque el 3.5'' marco de Foto Digital se basa en AC / enchufe USB para la energía, tenemos que encontrar una forma de la pantalla de cualquier accesorio no hace falta cable de alimentación. Marco digital requiere un adaptador de pared de 5 voltios (igual que en un iPod / iPhone) y está conectado a través de un micro conector USB.

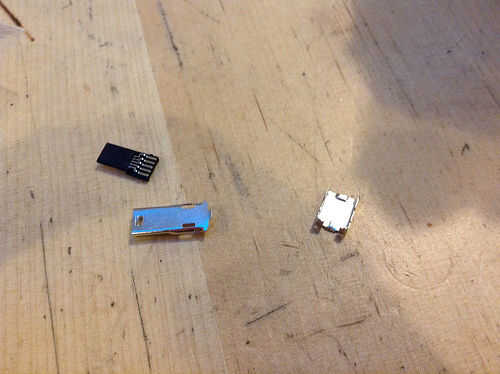

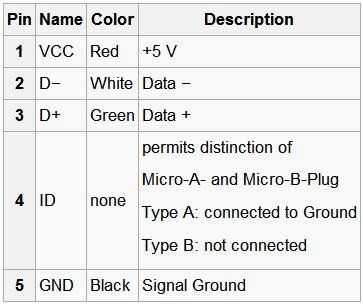

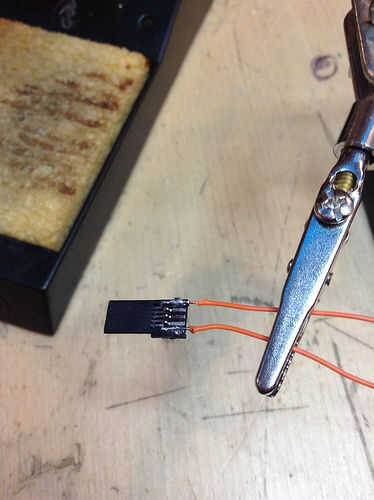

Compré los componentes individuales en la electrónica RP, pero usted puede también recoger en Radio Shack. De la imagen con el micro conector USB hacia arriba, conectar el pin 5 GND a la polaridad negativa de su conector de la batería y el pin 5 rojo para el positivo del conector de la batería.

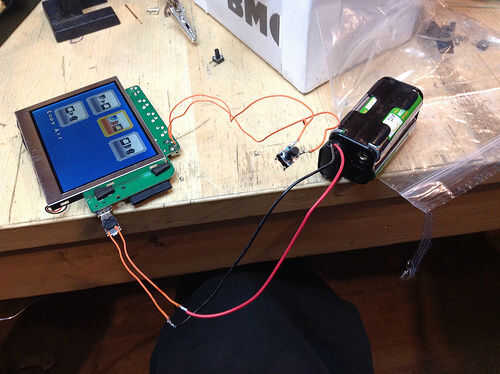

Para alimentación por baterías, encontré que realmente pueden compensar esta tensión mediante 4 pilas de NiMH (que cada uno producen 1,2 voltios) para un voltaje total de 4.8. He probado esta salida y éxito! Energía de la batería de BMO.
Los botones con cable de soldadura

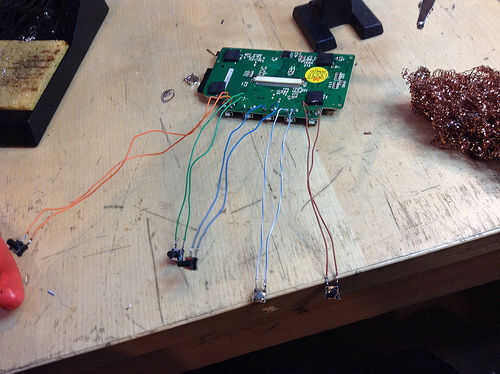

Porque queremos BMO tener botones de funcionamiento realmente, tienes que soldar los cables a los botones para conectar a la placa de circuito. Esto es bastante simple-usted incluso no necesita quitar los botones de la placa de circuito propio, simplemente coloque botones nuevos a la Junta.
