Aergia: Android controlado por TV Remote(with Speech Recognition) (6 / 11 paso)

Paso 6: Bluetooth transceptor - parte 2: circuito desplazador de nivel

El Arduino Uno tiene una serie de entrada/salida de 5v a través de sus pines, mientras que el módulo de Bluetooth funciona a 3.3v lógica. Debido a esto, un circuito divisor de tensión (nivel desplazador) es necesaria para convertir esta salida de 5v a 3.3v.

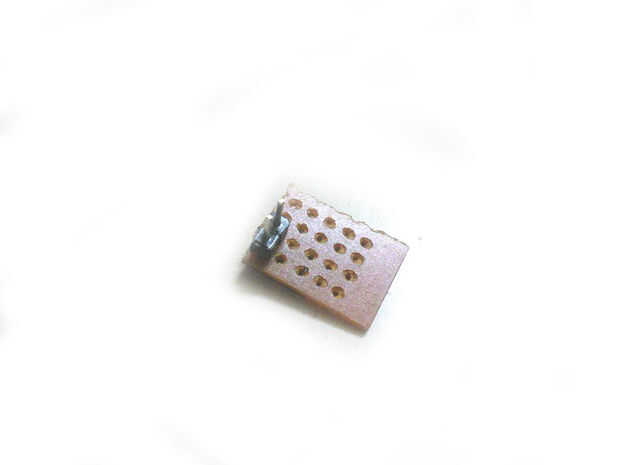

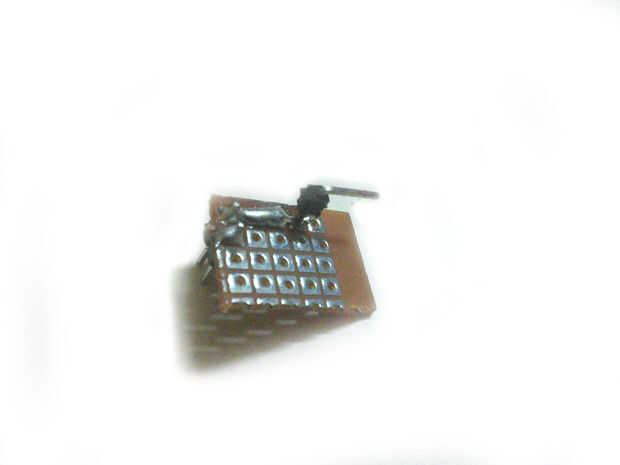

1. cortar un pequeño trozo de PCB y soldadura macho pasadores de cabecera (recta) a él. Se refieren a los pic. 2

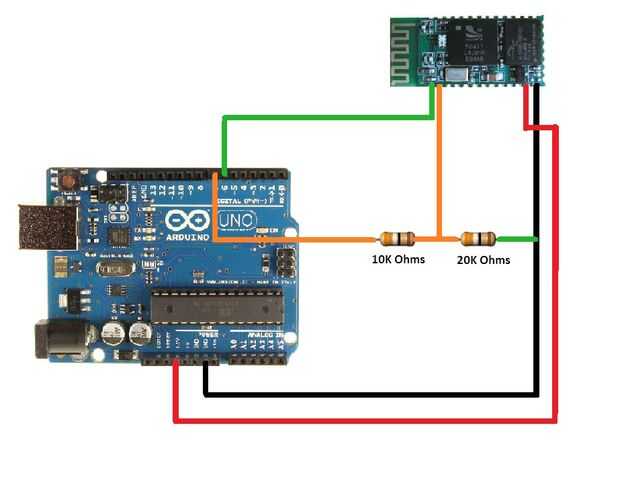

2. soldadura de la 10 K ohmios y resistencias de 20 K ohmios según el diagrama del circuito en pic.5

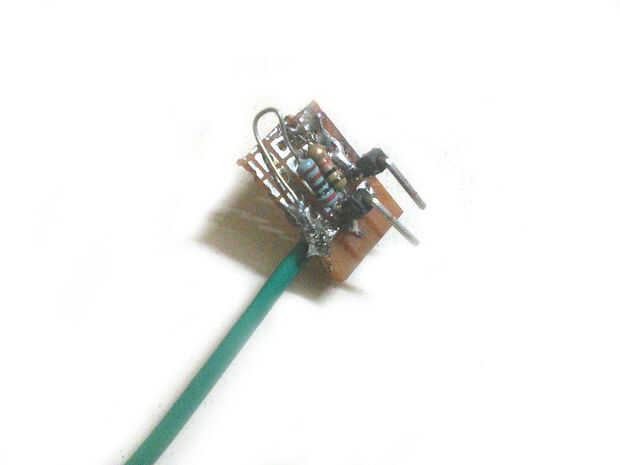

3. el circuito terminado final debería verse como una en pic. 4

Usted ahora ha completado el transceptor Bluetooth.
