Paso 7: IR LED potencia
Los pulsos IR descodificados en el Arduino se transmite a la TV utilizando el LED IR.

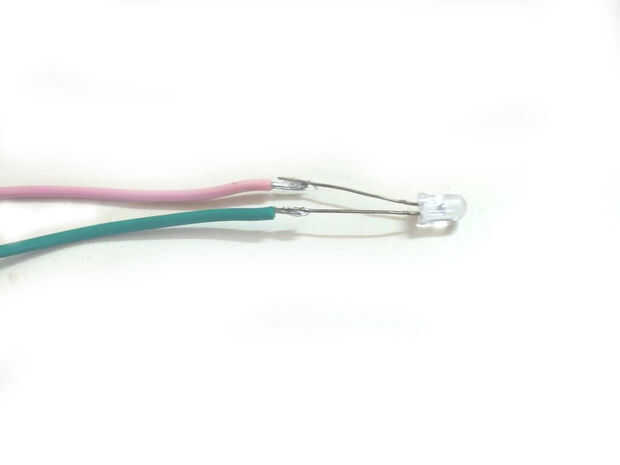

1. soldar dos cables largo eléctricos de longitud igual a los conductores de la IR LED (consulte la Fig. 2).
2. cortar una longitud del alambre de acero ligeramente más larga que el cable eléctrico.

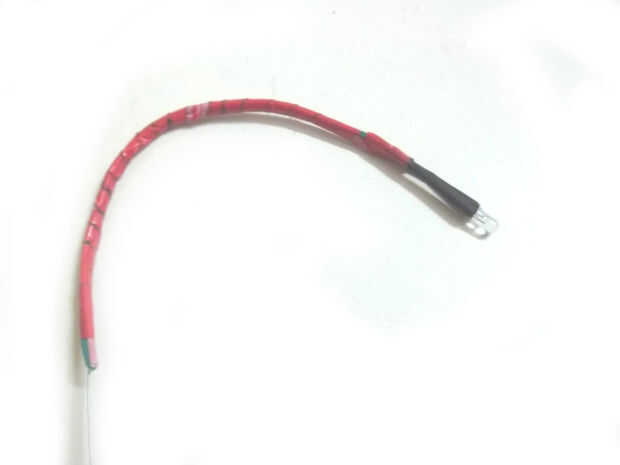

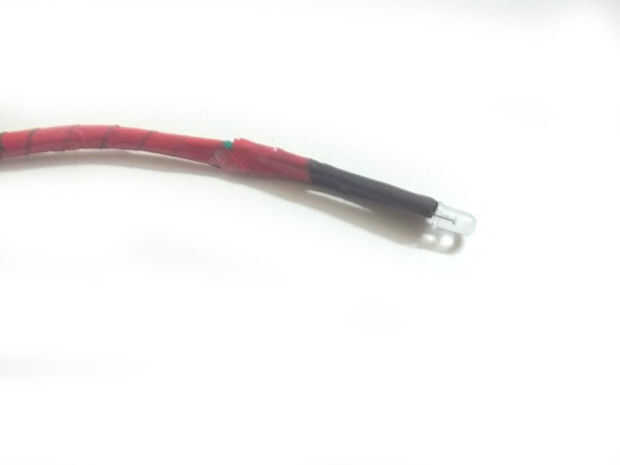

3. Enrolle firmemente el alambre de acero a los dos cables eléctricos. Esto crea un tallo flexible para el LED IR que puede ser directamente colocado en frente si el receptor de infrarrojos del televisor (consulte la Fig. 1 y Fig. 3).

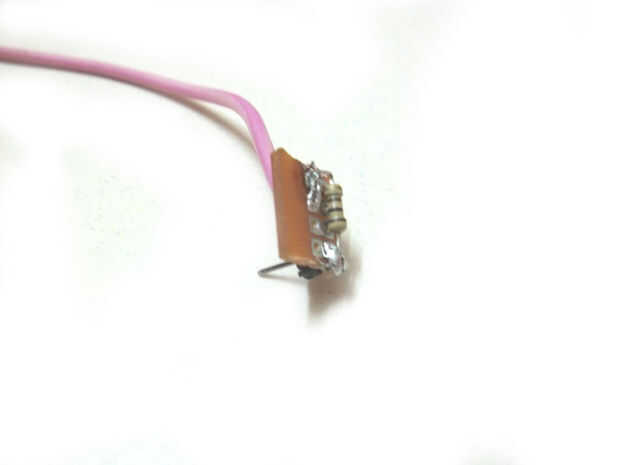

4. cortar un pequeño trozo de la placa y soldar un perno masculino de la cabecera y la resistencia de 100 ohmios. La resistencia se conectará al positivo del LED IR mientras el Pin Header se conectará al Arduino del Pin 3 (véase Fig. 4).
