Aerobox - un sistema de Control robótica suave (2 / 12 paso)

Paso 2: Diagrama del circuito

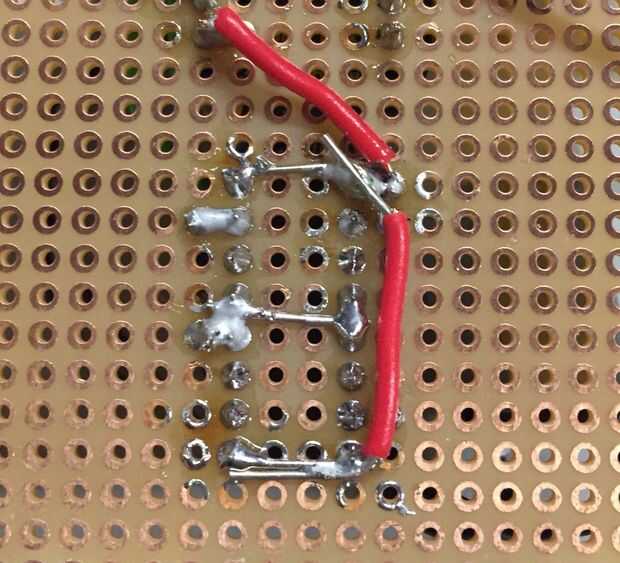

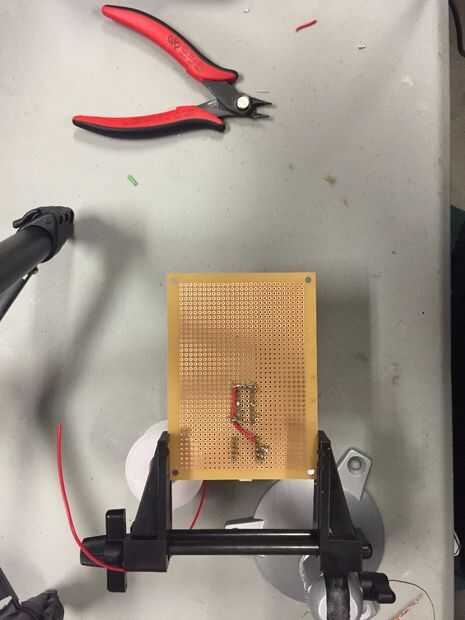

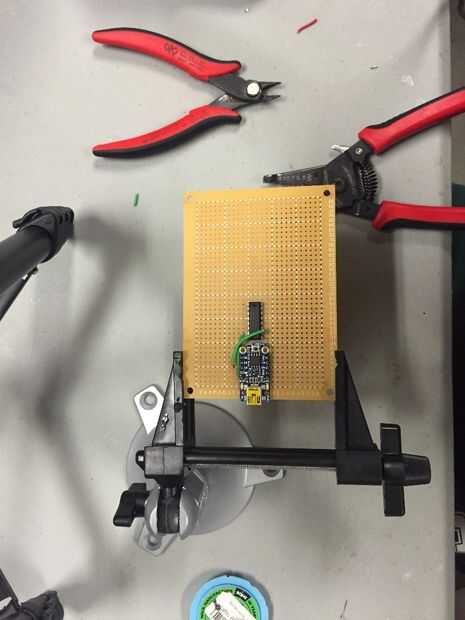

Comience siguiendo el esquema/diagrama esquemático del circuito. Es mejor empezar por hacer las conexiones a bordo, es decir, los cables de conexión de la baratija y el L293D. Es útil para código de color de los cables diferentes, como GND VCC - rojo, - negro, señal - verde. Siguiendo esquemas de ayuda, revisa este tutorial.
