Paso 5: Montar el paquete de la electrónica
Con la electronica de que PCB soldados es hora enchufe todas las otras partes y en los bornes de tornillo.
Empezar por insertar el PIC en el soporte de chip con el punto en el soporte del chip en el mismo lado que el punto en la imagen. Si el titular del chip es más grande que el chip Asegúrese de que alinee el chip con los rastros en el PCB que están conectados.

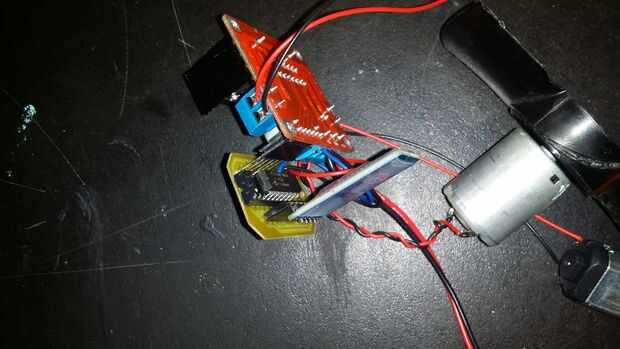

Enchufe el módulo bluetooth en las cabeceras de la parte trasera del PCB personalizado (si ya no soldar en su lugar).

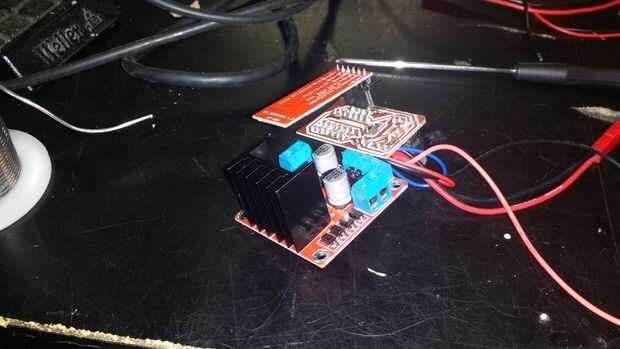

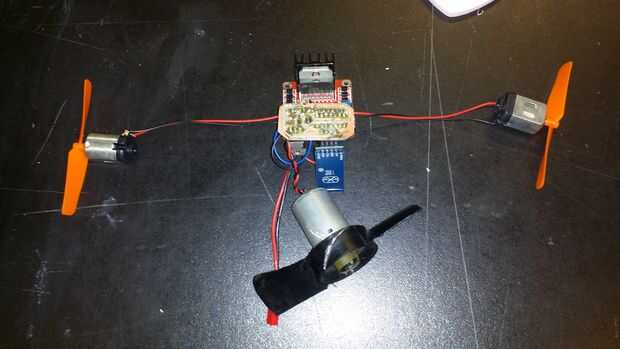

Afloje los terminales en el tablero de conductor del motor H-puente. Inserte los motores impulsores en terminales a ambos lados de la Junta. Luego atornille los terminales para que los cables no resbalen hacia fuera. No apriete demasiado. No quiero quebrar o torcer los terminales.
Atornillar los cables de alimentación/PCB Conector JST batería en el tablero del puente en H. El cable rojo es la energía cruda de la batería. El terminal para el cable rojo debe etiquetarse o a VCC o a 12V. El cable negro es tierra y es etiquetado GND en el terminal. El azul (o algún otro color) cable salida de 5V regulada desde el puente de H, este terminal debe etiquetarse 5V. Ninguno de estos cables debe cruzar va a la placa personalizada.

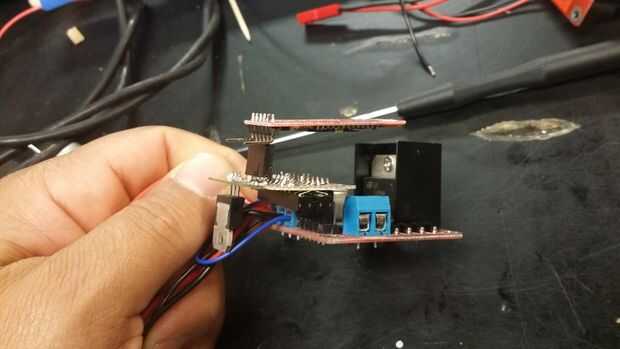

Voltear el encargo PCB al revés y enchufe hembra encabezados en las cabeceras de puente H masculinos para que el encargo es por el puente de H.

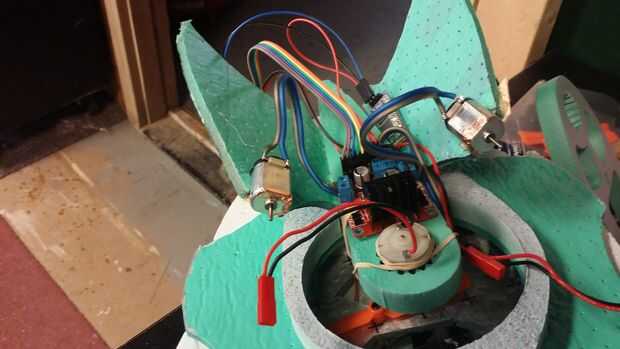

Pegamento caliente en el coche dos motores en la parte delantera de las aletas y encastre el motor de sustentación en la parte inferior del montaje del motor y usted debe ser bueno para ir.
