Aerodeslizador de carreras de control remoto (11 / 12 paso)

Paso 11: Conectar los circuitos

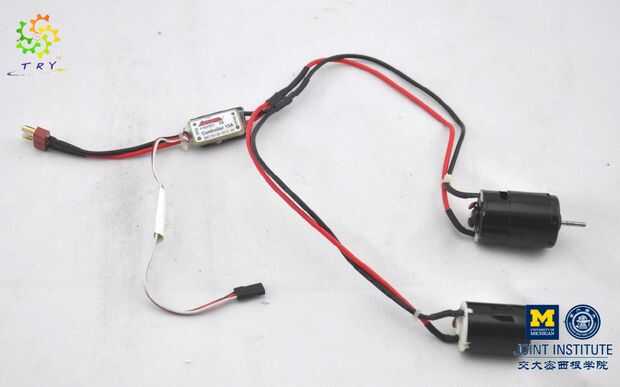

• Soldar cables positivos los 2 motores juntos y soldar los cables negativos juntos.

• Conecte la batería a la ESC.

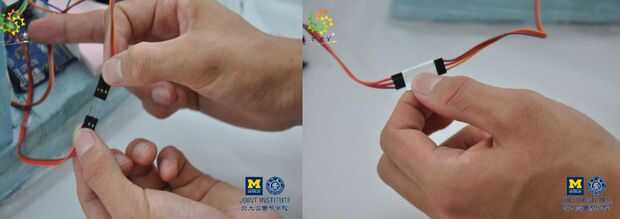

• Conecte el servo, ESC y receptor a la placa Arduino con líneas de Dupont.

★ ADVERTENCIA: Envuelva todos los puntos de empalme con cinta aislante.

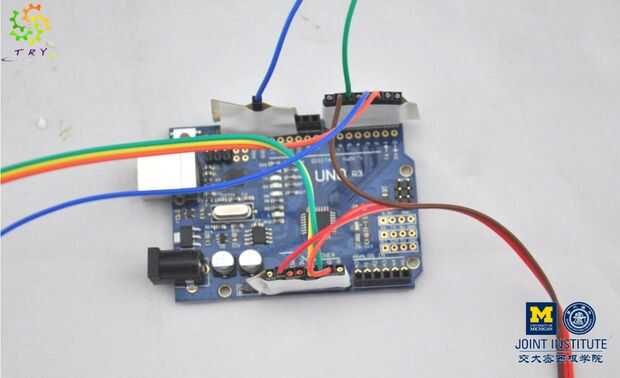

• Conecte la salida al pin 5.

• Conecte el servo al pin 6.

• Conecte el canal del receptor 1 a pin 2 y 3 a pin 3.

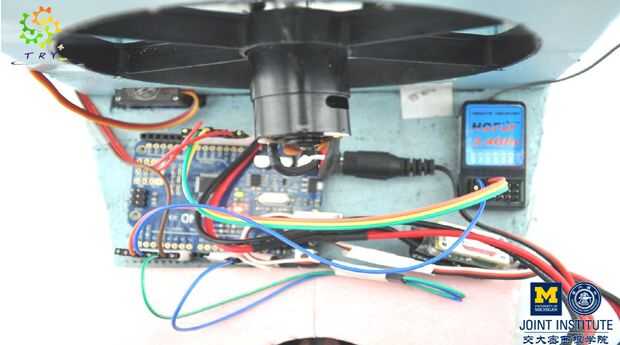

• Fijar la ESC, la placa Arduino y el receptor en bloque #5.

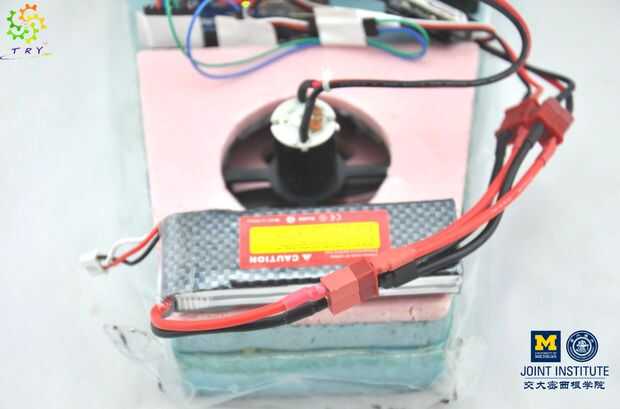

• Fijar la batería en el bloque #6.

• Alimentar el ESC y el Arduino con 2 líneas de conversión
