O. Introducción:

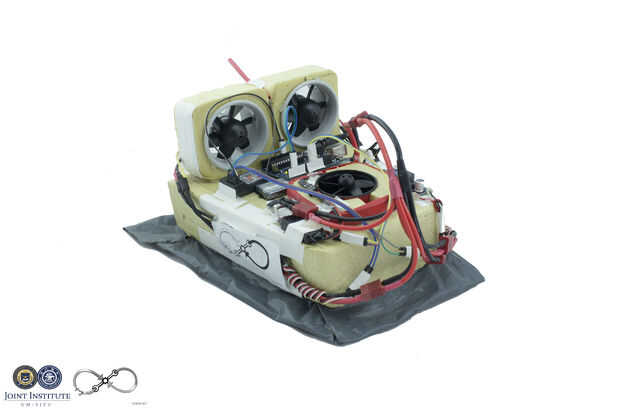

Esta guía le muestra cómo construir un modelo de aerodeslizador. Usted puede conducir en terreno suave a diferentes velocidades con un mando a distancia. Construir este Aerodeslizador le costará 800-1000 RMB.
PRECAUCIÓN: Lea la sección 'materiales y herramientas antes de empezar y asegúrese de que usted puede reconocer los nombres de las partes.
I. nivel de dificultad
Para construir este Aerodeslizador necesita programación básica y elaboración de habilidades (Arduino).
< PRECAUCIÓN: adolescentes menores de 14 años deben hacer esto con un adulto! >
II. tiempo requerido:
El aerodeslizador toma 12 a 15 horas.
III. materiales y herramientas necesarias:
< PRECAUCIÓN: clasificamos las fotos en el mismo orden como aparecen en el manual. Y hemos añadido los títulos de cada foto. Por favor, haga clic en la imagen, y usted puede encontrar la leyenda en la esquina izquierda. >
1. herramientas: (Figura 3.1.1)
- Cintas de doble cara * 1
- Pegamento estupendo * 2
- Pistola de pegamento caliente * 1
- Cuchillo del cortador * 1
- Papel de la arena * 1
- Pilas AA * 6 (1,5 v)
- Soldador eléctrico * 1
2. materiales:
- Bolsas de basura: 50 cm * 50 cm o mayor
- Madera hoja: 3mm de espesor (Figura 3.2.1)
- Espuma: 5cm de espesor (Figura 3.2.2)
3. electrónica:
- Ventiladores con conductos
- Ventilador con Motor de cepillo de elevación * 1: 5 flabellums, 50mm(Diameter), de la compañía de GWS. (Figura 3.3.1)

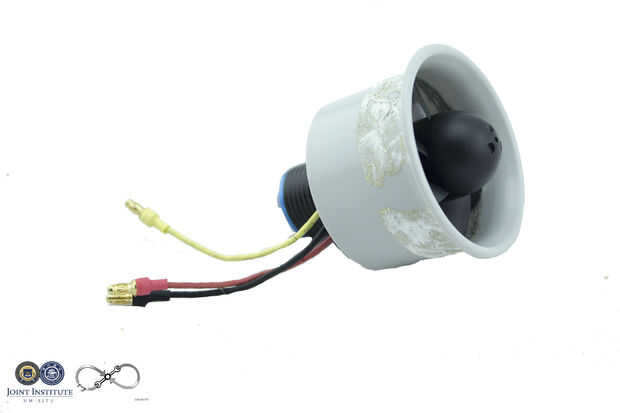

- Empujando los ventiladores con Motor sin escobillas * 2: 6 flabellums, 55mm(Diameter), de la compañía de GWS. (Figura 3.3.2)
- Variador electrónico (ESC):
- Para el ventilador Negro * 1 (50A, ESKY) (Figura 3.3.3)
- Para los Fans de blanco * 2 (40A/3S(11.1V), HOBBYWINGSKYWALKER) (Figura 3.3.4)
- Batería de almacenaje (* 1): 11,1 V 2200 mA * h (Figura 3.3.5)
- T Conecte los cables (* 1), 4 a 1: conectar los componentes electrónicos con la batería anterior. (Figura 3.3.6)
- Cables de DuPont: se conectan los componentes electrónicos con la placa de circuito. (Más de 20 piezas) (Figura 3.3.7)
- Módulo regulador de voltaje * 1: limitar el voltaje en el circuito. (Figura 3.3.8)
- Placa de Arduino UNO * 1 (el tablero de control): control del aerodeslizador. (Figura 3.3.9)
- Radio control remoto: modelo FS-CT6B con seis canales. (Figura 3.3.10)
