Paso 6: Conecte los cables de
< PRECAUCIÓN: no siguiendo los pasos en orden puede dañar la placa de circuito y los fans! >

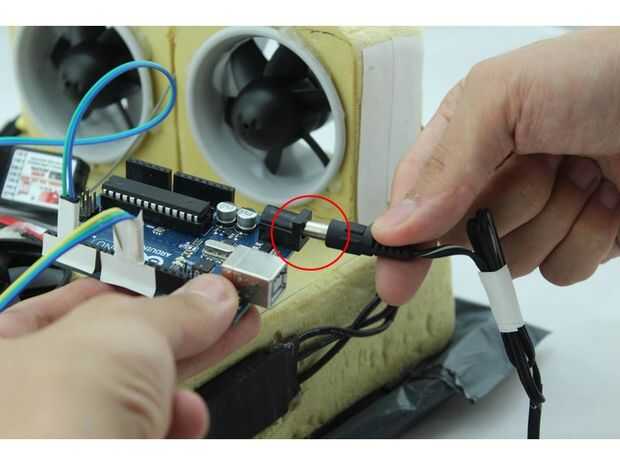

- Inserte el enchufe redondo en el regulador de voltaje en el conector redondo en el control de placa. (Figura 4.6.1)
- Tomar dos cables de Dupont (el cable blanco y el negro) con los extremos machos y hembras (ver paso 1).

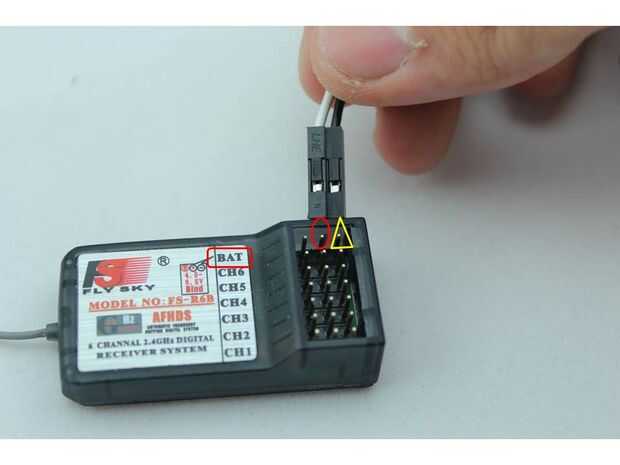

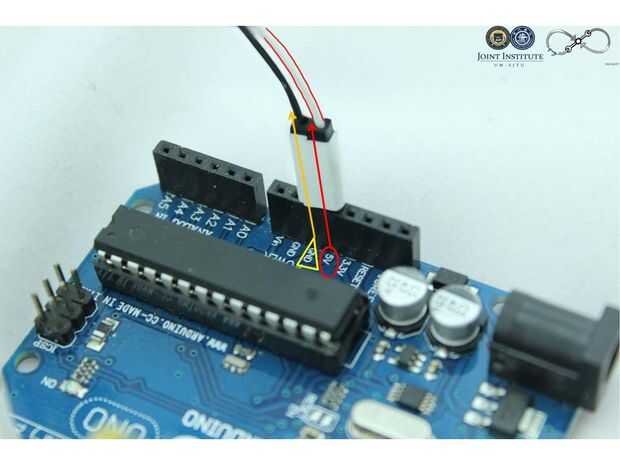

- Conecte el extremo macho del cable blanco a la toma con '5V' en la placa de Arduino (Figura 4.6.2-Red Circle), el extremo hembra al segundo pin fuera de los tres pines etiquetados con 'Palo' en el receptor inalámbrico. (Figura 4.6.3-Red Circle)
- Conecte el extremo macho del cable negro al conector marcado como 'Tierra' (Figura 4.6.2-triángulo amarillo). E inserte el extremo hembra al pin más a la derecha del receptor (Figura 4.6.3-triángulo amarillo).
- Seleccione tres cables Dupont con extremos machos y hembras (los cables azul, gris y morados).

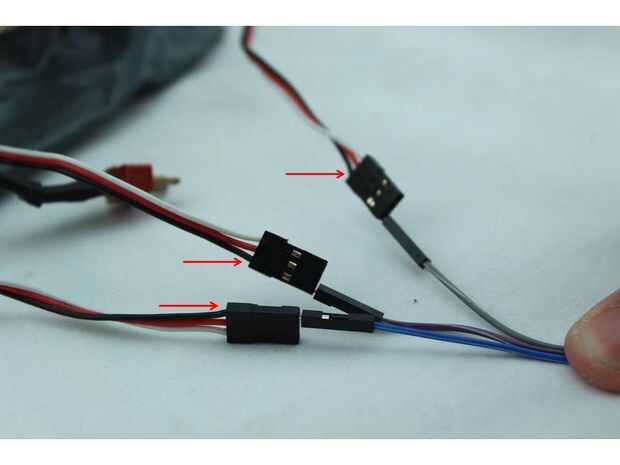

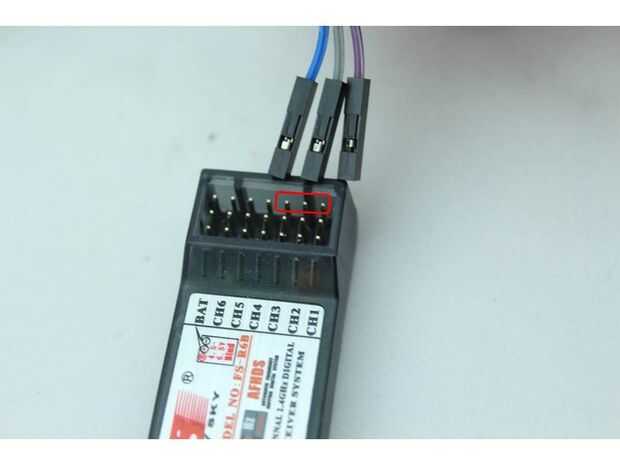

- Fijar los extremos femeninos en las clavijas (Figura 4.6.4); Conecte cada uno de los extremos de los machos a cada clavija con el cable negro en los tres controladores de velocidad electrónico (ver Pg.2). (Figura 4.6.5)
- Haz dos líneas de Pont (los cables verde y azul) con extremos macho y hembra;

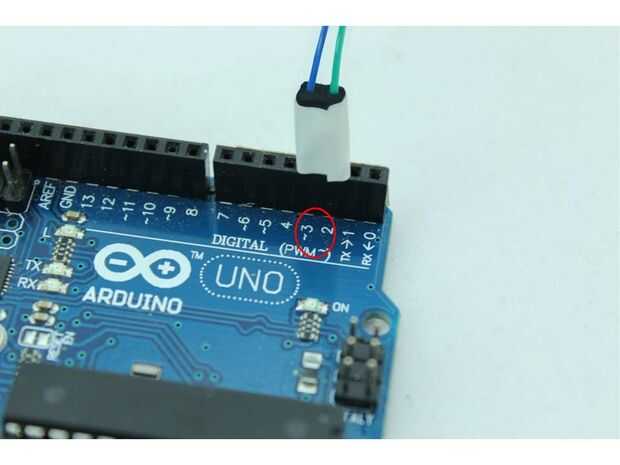

- Conectar los extremos macho para la placa Arduino. (Figura 4.6.6)

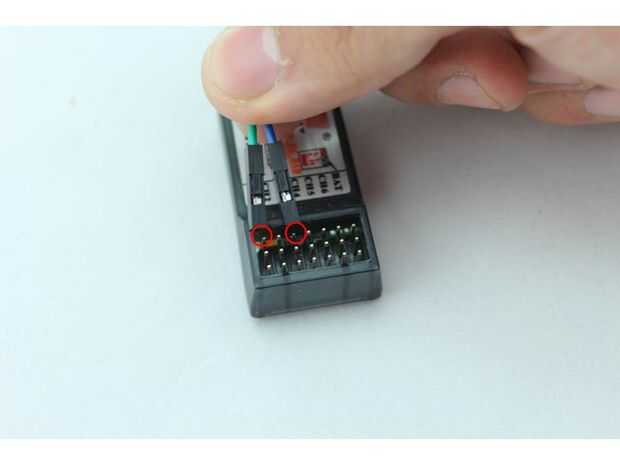

- Los extremos femeninos van a los pines más cercanos a las etiquetas 'CH1' y 'CH3' en el receptor inalámbrico. (Figura 4.6.7)
- Tomar tres cables Dupont con extremos sólo masculinos. (Los cables verdes, amarillos y azul)

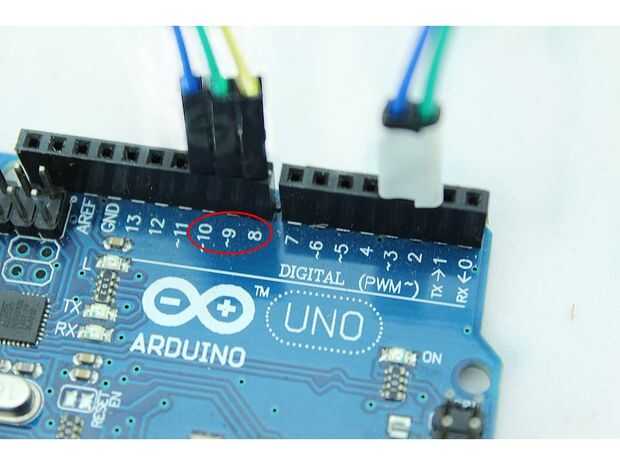

- Acople un extremo de cada tres cables a la placa Arduino. (Figura 4.6.8)

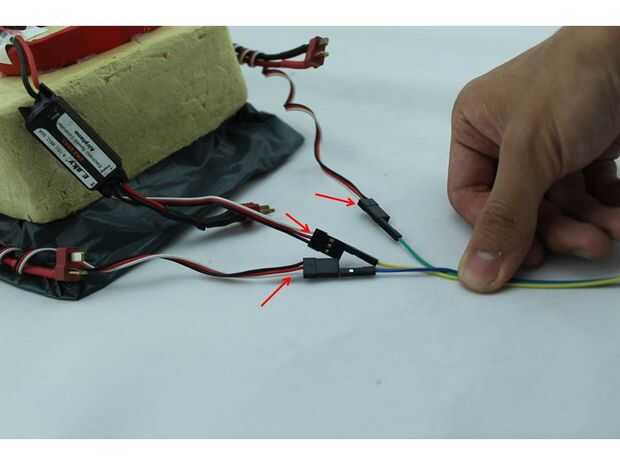

- Inserte los otros extremos a cada clavija con cable blanco en los tres controladores de velocidad. (Figura 4.6.9)

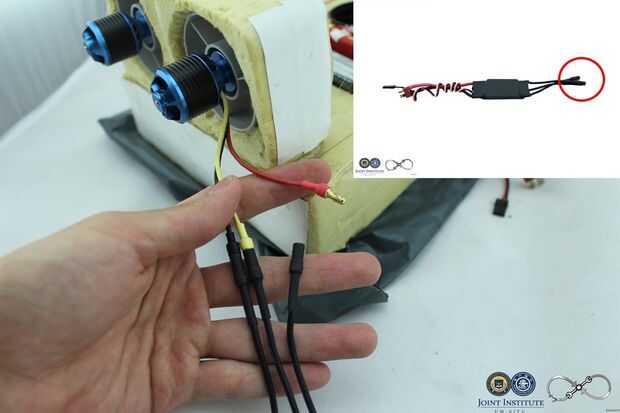

- Conecte los ventiladores blanco con los controladores de velocidad más grandes. (Figura 4.6.10)

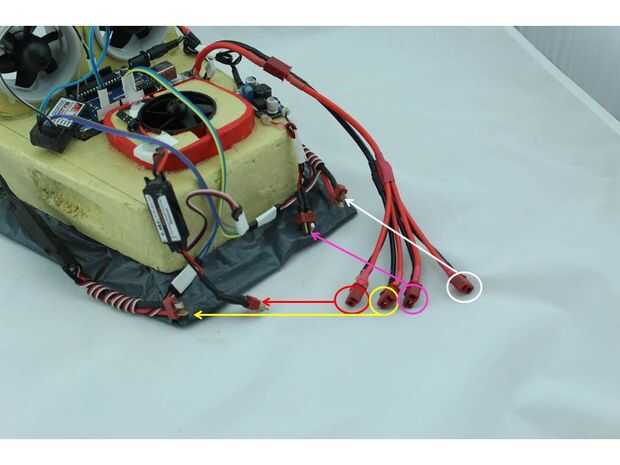

- Coloque los tapones en forma de T como figura 4.6.11. Un pitido continuo representa conexión exitosa.
- Si no puede oír un sonido, vuelva a colocar el tapón en forma de T. Si los fans blanco soplan viento hacia adelante, intercambiar cualquier par figura 4.6.10.
- Fije los cables con cinta.
