Aerogenerador Darrieus (1 / 5 paso)

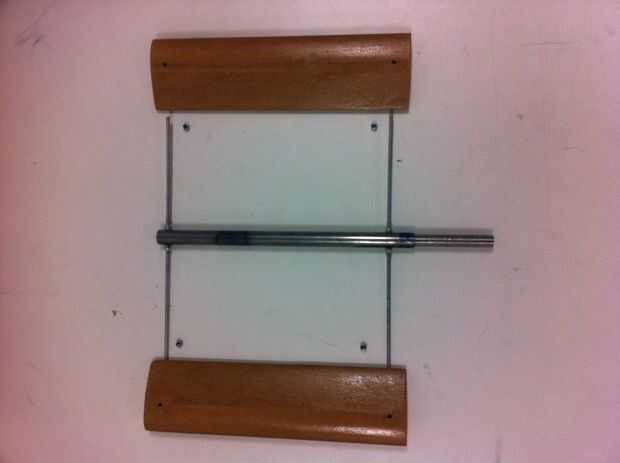

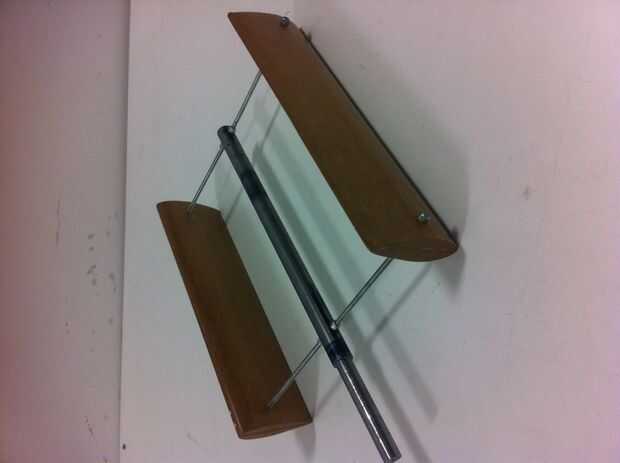

Paso 1: hojas

1) hemos llevado a cabo investigaciones y decidido que 2 palas de perfil aerodinámico simétrico convendria mejor a nuestras necesidades. Utiliza este sitio web http://www.ae.illinois.edu/m-selig/ads/coord_database.html y selecciona la plantilla de sección de perfil aerodinámico NACA 015.

2) utilizando este archivo, que luego creó un modelo de trabajos sólidos. Esto era una representación 2D de la 015 de NACA.

3) luego colocamos el archivo en Adobe illustrator y la forma de acrílico claro grueso de 6 m m del corte del laser. Esto fue utilizado como una plantilla de guía.

4) cada módulo consta de 2 piezas de 18 mm de espesor (80 mm de largo y 320 mm de profundidad). PVA fue utilizado como adhesivo para pegarse a cada pieza de MDF.

5) la plantilla de acrílico fue utilizada luego para dibujar el contorno de la sección de perfil aerodinámico en cada extremo del MDF.

6) la lijadora de correa fue utilizada para esculpir cada hoja. La plantilla de acrílico fue utilizada constantemente para verificar que la hoja fue lijada correctamente.

7) finalmente, cada hoja fue barnizado y lijado 6 veces para obtener un acabado muy suave.
