Paso 3: Diseñar el gajo (diseño del segmento)

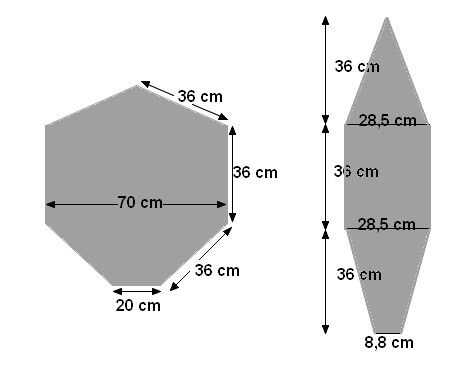

Para dibujarlos, hice un diseño a mano alzada del globo propuesto, y estimé un diámetro de 70 cm. Luego dibujé a su lado una línea vertical que represen el eje del gajo, y sobre este exclusivamente las longitudes de las tres partes principales: el cuerpo cilíndrico, el cono superior y el cono inferior.
Luego calculé el ancho de cada parte, de la siguiente forma, muy sencilla: un un diámetro de 70 cm le corresponde una circunferencia de 3.1416 * 70 = 219,9120 cm. Como serán 8 gajos, cada uno sí un ancho de cm 27,489.
El cono superior no ofrece ninguna complicación, dado en su base mide 70 cm y en la punta 0 cm. La única unidad hay tener es la generatriz (el "lado" del cono) ser unos cm más larga el radio del cilindro.
El cono inferior en su base mayor mide 70 cm igual el cilindro, y en la menor, si de la de abertura es 20 cm, sí 3.1416 * 20 = 62.8320, dividido 8 da 7.854.
A estas medidas calculadas hay sumar 1 cm de ancho para tener un cierto margen al manejar el adhesivo. Redondeando, donde 28,5 cm y 8,9 cm.
-----------------------------------
Mi método de construcción se basa en segmentos idénticos. En mi opinión, es la más fácil. Para dibujar, hice un diseño a mano alzada del balón propuesto y calcula un diámetro de 70 cm. Después de que su lado dibujó una línea vertical que representa el eje del tramo y esto marcó las longitudes de las tres partes principales: el cañón, el cono superior e inferior truncado cono. Entonces calculé el ancho de cada pieza como sigue, muy simple: un diámetro de 70 cm es una circunferencia de 3.1416 * 70 = 219,9120 cm. Como va a ser 8 partes, cada una tendrá un ancho de cm 27,489. El cono superior no ofrece ninguna complicación, ya que su base es de 70 cm y 0 cm la punta. La única precaución a tomar es que el generador (el "lado" del cono) debe ser más largo que el radio del cilindro unos cm. La base menor del cono es igual al cilindro de 70 cm y el menor, si la abertura es de 20 cm, tiene 3.1416 * 20 = 62.8320, dividido 8 te da 7.854. A estas medidas calculadas hay que añadir 1 cm de ancho para tener cierto margen para manejar el pegamento. Redondeo, sería 28,5 cm y 8,9 cm.
