Paso 2: La mandíbula inferior de la abrazadera. Medidas y montaje
OK para la realizar la porción fija de la abrazadera, no tengo ni idea qué diablos esta parte es realmente llamada. Así que yo te dub la quijada de la abrazadera inferior. Sólo quería la mandíbula para ser inmóvil pero fácilmente ajustable por lo que se deshace en una mortaja y fijarse con un tornillo de 1/2"
Salí bastante extremo de la cola para proporcionar la capacidad de ajustarse por agujeros más según sea necesario. El orificio de ajuste de altura perforado en la parte 2, será función de sostener a las piezas gruesas de 2 pulgadas.

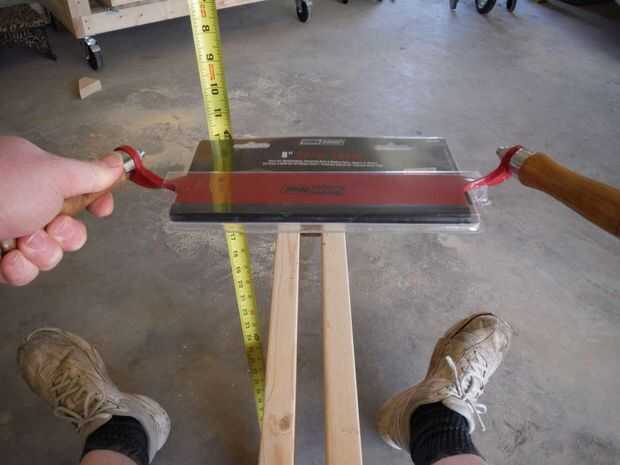

Hice unas mediciones primero sostenido mi cuchillo de dibujar hacia fuera en una longitud de brazos completamente extendido y mide cómo lejos de mi cuerpo el borde y alto de la viga de centro del Banco. Esto dio lugar a una altura de trabajo que es cerca de 14 pulgadas sobre el Banco y 20 pulgadas lateralmente desde el borde delantero del asiento.
Cortar un - 2 x 4 x 6"- para el soporte trasero de la mortaja
Cortar un 2 x 4 x 24"- sección de centro del poste
Corte 2-2 x 4 x 4 "-bloques laterales

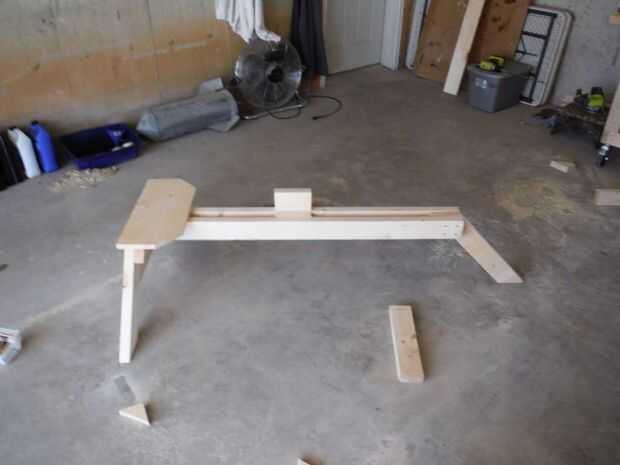

Jodido el 2 x 4 x 6" bloque con la cara frontal 20" de la parte delantera del asiento. Este bloque debe estar a escuadra al marco que ofrece la parte trasera de la Junta de mortaja que viajaran en la base de la abrazadera en. Yo había programado originalmente un bloque de 2 pulgadas para el frente, sin embargo esto fue quitada para traer la cabeza de la abrazadera superior más cercano al operador.
Atornille los 2-4" bloques a ambos lados de la sección de 24" de largo y el borde superior de la abrazadera de arena perfectamente plana y nivelada.
Para finalizar la parte inferior la mitad, voy a tener que hacer la parte superior de la mitad. La razón por la que no tengo muchas fotos en este paso es que fue mucho de ensayo y error con la conexión de prueba se fijar cosas permanentemente en el paso 4.
