Paso 3: Las palancas de la abrazadera y el bloque de pivote.
Para la mitad superior de la abrazadera, pensé que tenía que hacer una espiga para caber el pivote sobre el banco principal para aprovechar mejor. Esto junto con el tablero del pedal ancho son parte clave del Banco de estilo alemán. Sin embargo como estoy usando 2 x 4 para mi construcción necesitaba 2 palancas para sostener el bloque de roble abrazadera de giro libre. Proporcionando así la sujeción incluso del banco inglés.
Voy a llamar a esto el bloque de pivote.
Cortar 2 2 x 4 x 10 1/2"
Cortar un 2 x 4 x 14" largo.
Las 3 piezas con la pieza más larga, dando por resultado una 3 1/2" espiga del emparedado. Introduzca la quijada de la abrazadera inferior en su posición y coloque el bloque de pivote al ras y a escuadra con la quijada de la abrazadera. Tornillo del bloque de pivote en su lugar con 2 tornillos por cada lado. luego retire la mandíbula deslizando fuera de su mortaja ahora terminado.

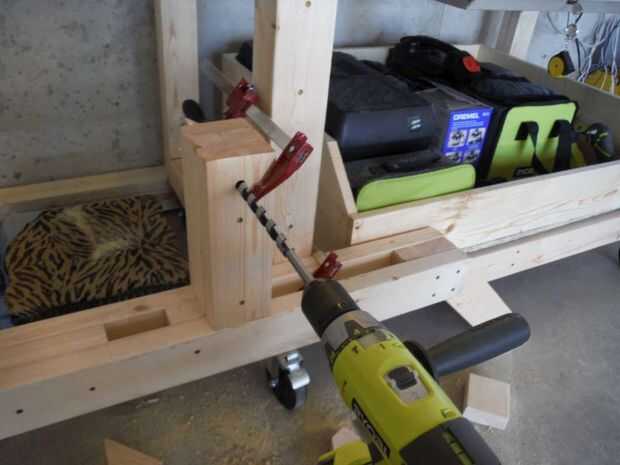

Abrazadera de un bloque de madera de la madera a la parte posterior del bloque de pivote. Use el 1/2 "x 12" Taladro broca del taladro un orificio horizontal, centrado en 1 1/2" desde el borde superior. (ver imagen 2)
Las palancas de la abrazadera
Corte 2-2 x 4 x 30 "tablas largas como las palancas.
Cortar un 1 x 6 x 20" Junta a utilizarse como el pedal de pie.
Cortar un bloque de 2x4x 4 5/8" como un espaciador para el pedal

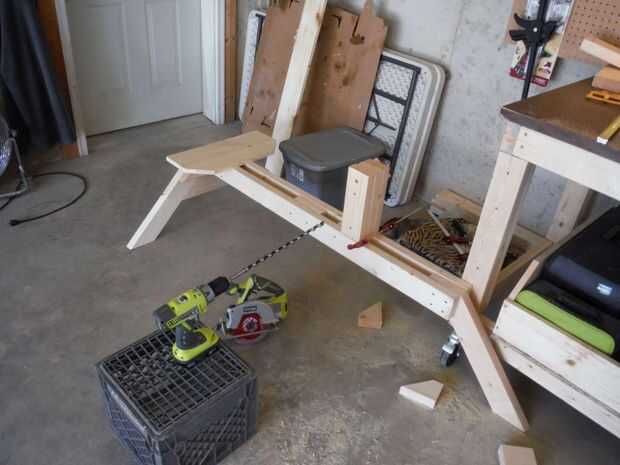

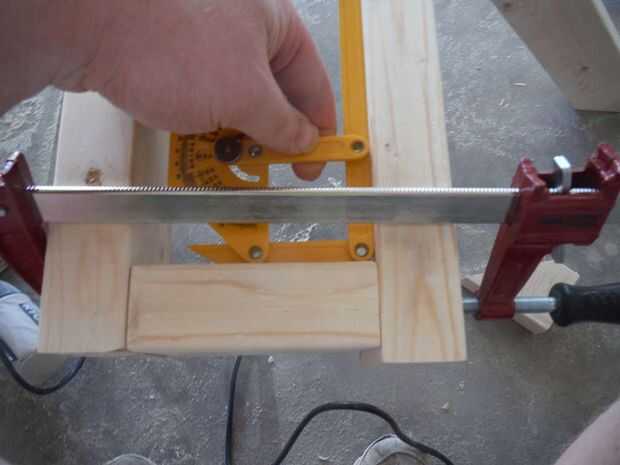

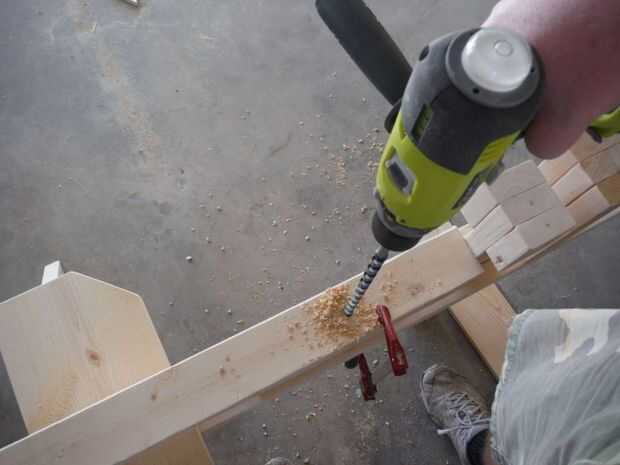

Las palancas juntas junto con un bloque de chatarra y un centrado de la broca del agujero 21 pulgadas en la abrazadera. Esto permitirá que el pedal 1-1 1/2 pulgadas de espacio libre si usado en un piso plano. Puede que necesite ajustar para caber si bloquea el uso así para encontrar su altura ideal. Puedes ver los que aseguraron que la broca era Plaza y nivel en todos los ejes antes de perforar y taladrar.

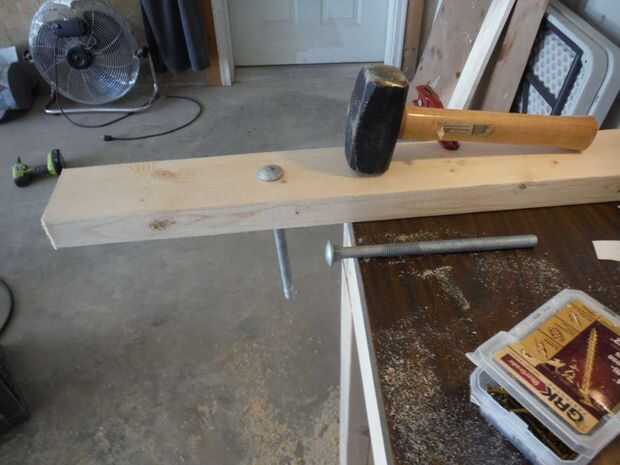

Si el perno de carruaje tiene una cabeza cuadrada que tendrá que conducir el tornillo en un lado de la palanca de apoyo. Utilice un martillo que es seguro para golpear los pedazos grandes de metal. Usé un lb 2 perforación martillo, una Peña de bola de 16 oz también sería apropiada. Garra de martillos no es tanto ya que tienen una cabeza endurecida y golpear un perno puede causar la cara endurecida a picarse con fuerza suficiente para herir.
En el extremo más alejado del agujero solo perforado de la abrazadera y tornillo el 2 x 4 x 4 5/8" bloque para fijar el pedal. (ver dibujo o fotos)

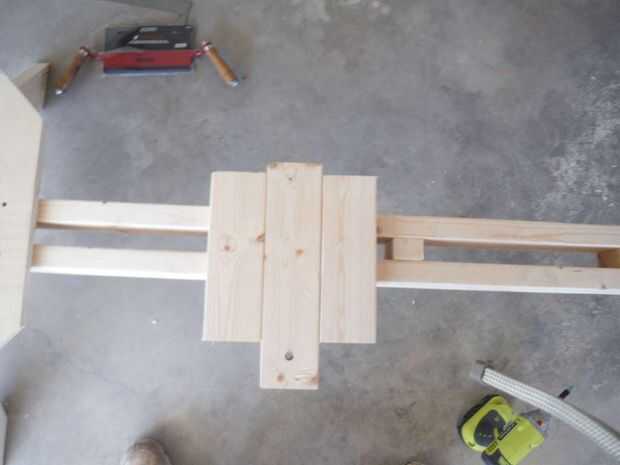

Centro de la placa del pedal alinear al ras con un lado y atornillar a las palancas y separador con tornillos de 1 1/4" el lado de descarga será el frente y cara del usuario.

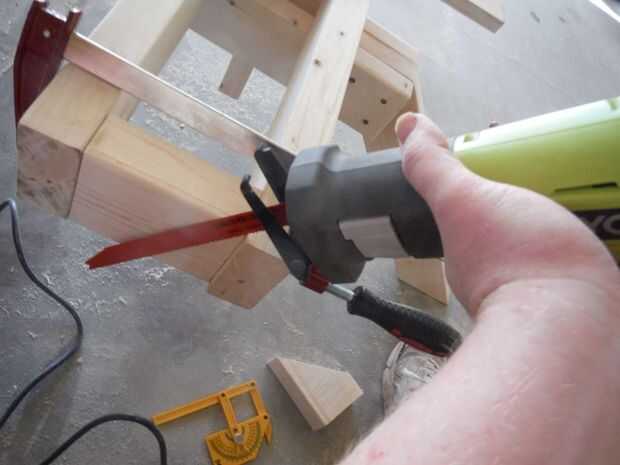

Ves en las fotos, corte incorrectamente una palanca a 30 1/4". A cuadrado con una sierra reciprocante y el corte un color madera.
El bloque de pivote de la arena suave y fije el pedal con un perno de carro de 8" a través de las palancas y el bloque de pivote. . * Nota * la cara de sujeción roble no se ha montado en este momento. Tenemos que terminar primero la mitad inferior de la abrazadera. Por desgracia con un espesor de 5 2 x 4 "s solo tenía suficiente perno para enroscar una tuerca medio. Esto será suficiente para el uso pero puedo tengo que seguir apretando en el largo plazo. O tal vez algunos locktite azul.
El pedal debe girar este perno libremente si hay algún enlace o rigidez puede que necesite más de arena en el bloque de pivote o acuñe el espaciador del pie para proporcionar más espacio para las palancas. (necesitaba agregar una cuña de 1/8 a mi espaciador pedal debido a alguna leve torsión de la palanca izquierda de 2 x 4.
