Paso 1: diseño

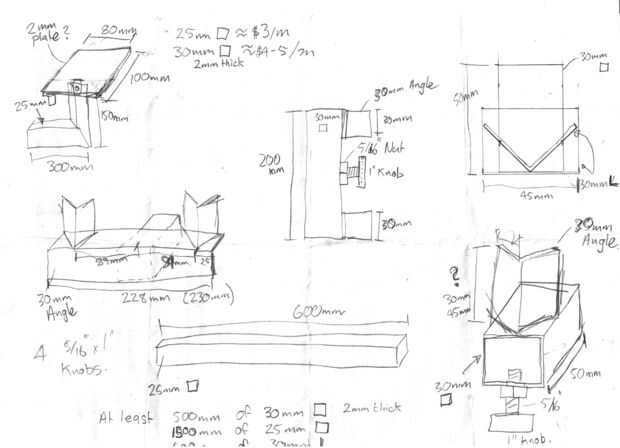

Algunos tubo 30mm conectado a la placa/soporte que se montó el router. Un tubo cuadrado de 25mm deslice a través del tubo de 30 mm. Una perilla roscada luego sería bloquear el tubo de 25mm en el lugar. Ya que quise cambiar los extremos de la plantilla se ideó un sistema similar. Inicialmente el mando de bloqueo era estar en el lado pero no estaba seguro y así el producto final 3 posiciones de la perilla.
Me preocupaba demasiado movimiento del tubo 25mm dentro del tubo de 30mm. Sonando un proveedor acero descubrió que el tubo de 30mm viene con un espesor de 2mm que sale de un tamaño interno de 26mm. Sólo 1/2 mm de espacio de todo, que es un ajuste resonably cercano. También desde los tubos de sqaure tienen una soldadura en una pared y no pueden ser perfectamente cuadrados puede obtener un ajuste bastante apretado.
Todo el diseño utiliza sólo tubo cuadrado de 30mm, el ángulo de 30mm y tubo cuadrado de 25mm.
