Afilado de la plantilla para convertir cinceles (3 / 8 paso)

Paso 3: Tubos de soporte

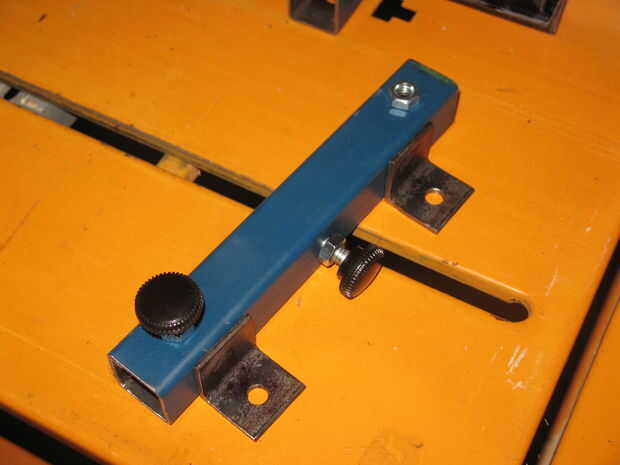

Una vez que han cortado todas las piezas que necesita para perforar agujeros en los tubos de 30mm.  Las tuercas de 5/16" ser soldado con autógena sobre los orificios.

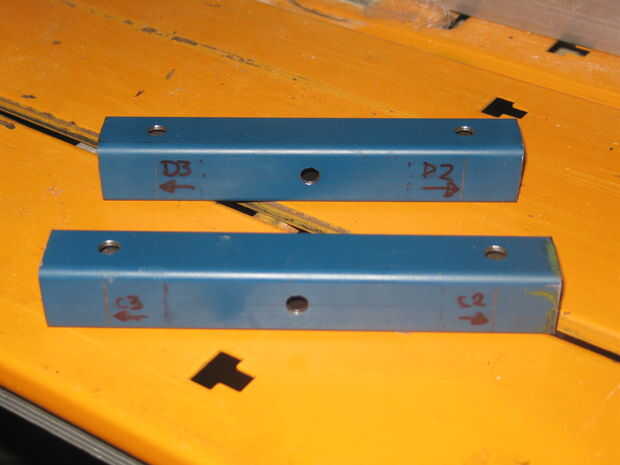

Los tubos largos deben tener 2 agujeros perforados en la parte superior.  Cada uno es de 25mm desde el extremo del tubo.  De esta forma que usted puede montar el tubo de cualquier manera en ambos lados de la amoladora. Taladré los agujeros el tamaño siguiente o 2 hasta de 5/16" para los tornillos tenían espacio y existe un margen de error en la soldadura de las tuercas.

Observará en el cuadro que taladré un agujero en el centro de la cara.  Esto es porque no estaba segura eran un botón de bloqueo podría funcionar mejor.  En mi caso la perilla trabajó mejor en la parte superior de la fuente.  También notará que un tubo es más corto que el otro.  Cuando compré el tubo I miss-calcula la longitud necesitaba y terminó con un tubo más corto.  La longitud no es importante, que tanto es suficiente para parar el tubo de 25mm de bamboleo demasiado.

Las marcas de la marca del lado donde se soldar los soportes de ángulo, las letras + número corresponden un particular soporte en ángulo.  El borde de los soportes de ángulo también es 25mm desde el borde.

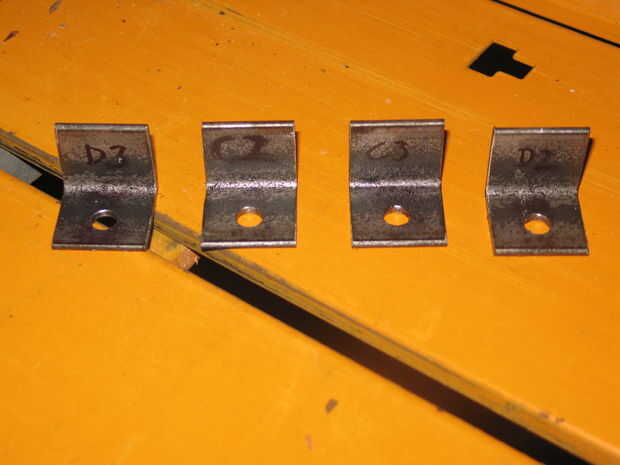

También necesita hacer un agujero en cada uno de los soportes en ángulo.  Los ángulos serán los soportes para los tubos de soporte, los agujeros son para que un tornillo o perno para sujetar el tubo a la base.  En mi caso utilicé 5/16 pernos que atornillan en las tuercas en T en la base MDF.
