Afilado de la plantilla para convertir cinceles (7 / 8 paso)

Paso 7: montaje

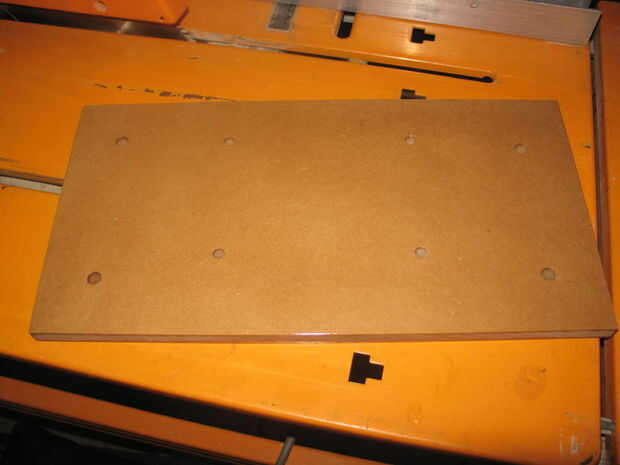

I medido hacia arriba y cortar una base de unos 12mm (1/2") MDF.  Luego perforé algunos agujeros para montar el molino en el centro de la base MDF.  También hice unos separadores de 40mm de sección en caja 40mm para la amoladora.  Necesitaba los espaciadores para levantar el centro de las muelas a la de una afiladora de 8".  Este es sólo una 6" amoladora.  De lo contrario las plantillas no cabría en las muelas.

La línea de centro de los tubos de soporte deben ser en línea con el centro de las muelas.  Después de marcar los agujeros para los tubos de soporte, perforado unos agujeros de 3/8" y martillado en algunas tuercas en T de 5/16" en el bajo lado de la base MDF. Luego barnizados MDF para sellar contra la humedad, grasa y aceite.

Los pernos que sujetan el aparato en la base y los espaciadores también mantenerlo todo al soporte.  Los tubos de soporte se montaron con los pernos y había encajado las tuercas en T.

Si no tienes un soporte de la amoladora, podría montar el molino con las tuercas en T y poner algunos pies de goma en la placa base.  Entonces puede sujetar la placa base a un banco cuando lo necesite.  También puede montar todo directamente en un banco permanentemente sin la placa base.

Un leve fallo era que cuando monta los tubos de soporte de la parte inferior de los tubos no sentarse a ras a la base MDF.  Parece que los ángulos no soldar recto y al ras con la parte inferior de los tubos.  Parece que los lados del tubo cuadrado de 30mm no son perfectamente planas sino ligeramente curvada.  Así que cuando los ángulos están soldados a los lados del tubo ángulo hasta siempre tan levemente.  He arreglado esto colocando el lado exterior de los ángulos con algún plástico de una tapa de envase de margarina (doble grueso).  Esto fue suficiente para hacer el tubo de soporte sentarse a ras con la placa base.

No entraré en cómo utilizar las plantillas ya que hay muchas instrucciones en youtube y otros sitios.  Probar el sitio web de Onestep
http://www.oneway.ca/sharpening/grind_jig.htm. Para obtener información sobre instalación y uso de la extracción de la plantilla del Manual de instrucciones.
También tienen algunos videos instructivos de gran http://www.oneway.ca/multi-media/wolverine_videos.htm .
