Agente remoto IR (1 / 4 paso)

Paso 1: Cómo funciona y lo que necesitamos

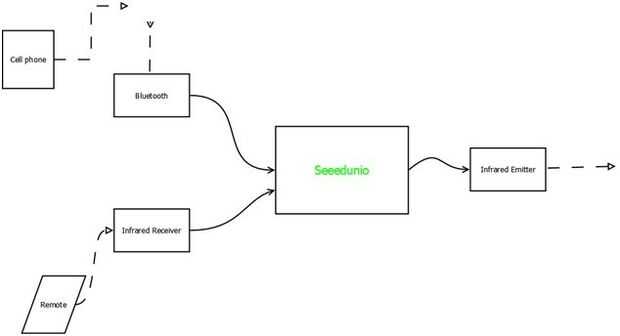

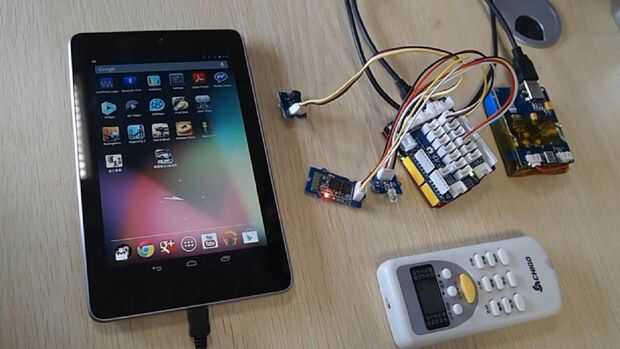

Seeeduino desempeña un papel de cartero en este proyecto. Hemos añadido un receptor de infrarrojos, para que Seeeduino puede obtener el mensaje de comando del mando a distancia. Hemos añadido un módulo bluetooth, para que Seeeduino puede hablar con el grupo Android que hemos utilizado aquí. Y por último hemos añadido un emisor de rayos infrarrojos para que Seeeduino es capaz de enviar comandos IR. Además, para ejecutar a todos estos consumidores de electricidad, preparamos un jinete de Lipo para manejar la batería. Usted puede encontrar cómo todos estos dispositivos se parecen en el primer cuadro y el diagrama del principio de la segunda foto.

Todo el proceso puede dividirse en 3 pasos. Ellos son:

1. par
Par el dispositivo Android a la serie bluetooth en Seeeduino.
2. estudio
Apuntar el remoto en el receptor de infrarrojos de Seeeduino acondicionador. Pulse la tecla de destino en el mando a distancia, por ejemplo, ON/OFF botón, entonces el panel Android sabe cómo repetir el comando.
3. enviar
Objetivo ahora es el emisor de rayos infrarrojos para el acondicionador de, presione "enviar" botón en la pantalla. El acondicionador se debe activar o desactivar.

Lista de piezas (como donde usted puede encontrar donde descargar el código de la aplicación y demostración):

1. Seeeduino V3.0
2. Grove - escudo Base
3. Grove - emisor de rayos infrarrojos
4. Grove - receptor infrarrojo
5. Grove - Bluetooth Serial
6. de la aplicación y el código de demostración (disponible en Github)
7. lib de Arduino para IR remote(importación esta lib antes de cargar el código de la versión parcial de programa)
8. un dispositivo Android (sólo el panel debido a la imagen de alta resolución)
