Paso 9: Prueba FINAL
Vale. Estén casi hechas.

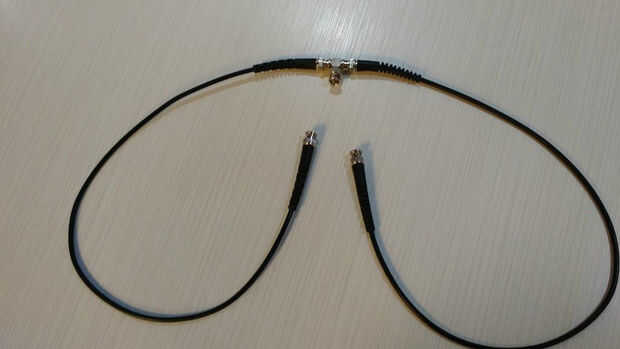

PRUEBA FINAL de la prueba de calibración automática requiere 3 piezas de equipo de prueba:
1 splitter de 2 vías BNC "T"
Y
2 cables BNC de Igual longitud
Encienda el osciloscopio Agilent DSO7032A y deje que se caliente durante unos 10 minutos antes de la prueba (esta prueba de calibración automática detecta si la unidad aún está calentando y hará que esta prueba no si no es a una temperatura estable.)

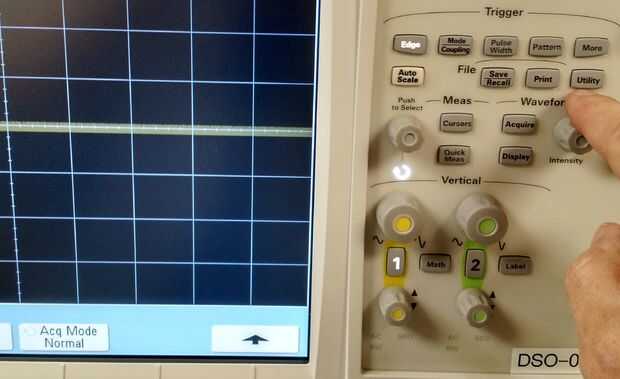

Una vez que su unidad ha calentado para arriba, Pulse el Botón UTILITY en el PANEL FRONTAL.
Debe mostrar un menú en la parte inferior de la pantalla.

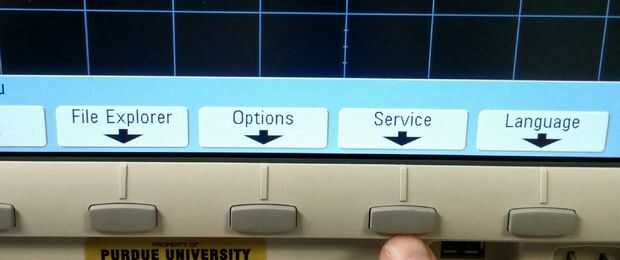

Seleccione la tecla de servicio .

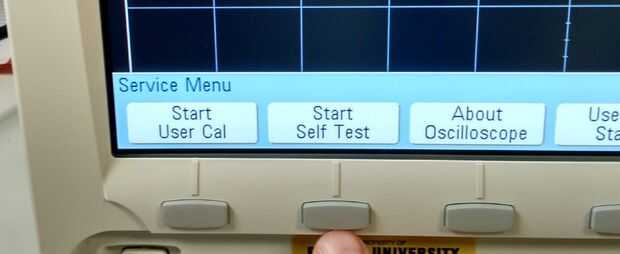

Luego Elija la tecla Iniciar la autoprueba .

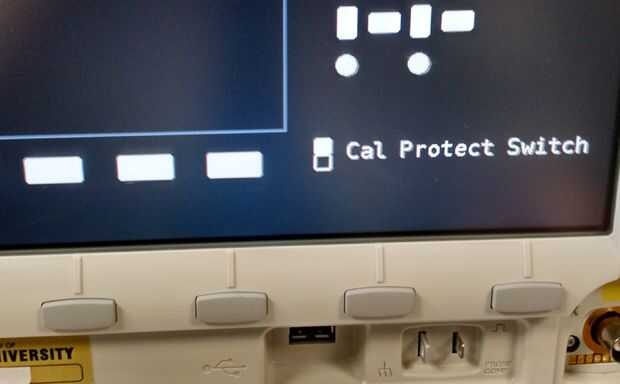

Luego Operar la CAL protege del interruptor que sólo reemplazado y observar que la pantalla para que el interruptor cambia de blanco a verde y que la Posición del interruptor también pistas correctamente.

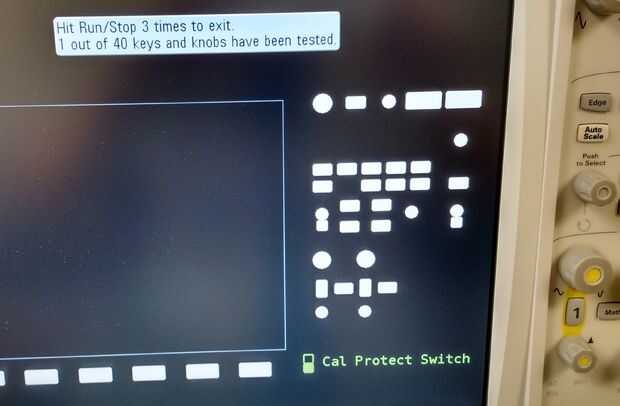

(Nota: Si desea probar las restantes 39 teclas y controles este es un buen momento para hacerlo.)
Presione la Tecla RUN/STOP 3 veces para salir esta pantalla.
Ahora debe mostrarse la anterior menú .
Conecte cada cable BNC suelto final a de entrada cada canal y luego conectar el Splitter de 2 vías "T" a la entrada de TRIG OUT BNC en la parte superior trasera del panel posterior.
Asegúrese de que el Interruptor de protección de CAL está en la posición CAL desprotegido (UP).
Elija la tecla CAL de usuario de inicio .
Durante los siguientes 7 minutos, el osciloscopio con el entonces llevar a cabo todo el integrado pruebas automáticas.

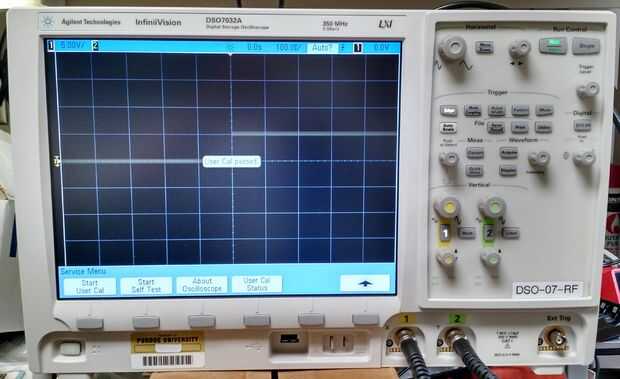

Cuando las pruebas automáticas son completado con éxito, la pantalla mostrará el mensaje Pasado de CAL de usuario . 20 todas nuestras unidades había pasado esta prueba después del reemplazo del interruptor, así que estoy incierto en cuanto a lo que podría ser cualquier mensaje de error.
¡ LISTO AHORA!
Ahí está: un Instructable nacida de una necesidad de proporcionar lo que la web del fabricante no ha podido proporcionar a sus clientes muchos. Disfrutar de la vida, es demasiado corto!
