Agilent DSO7032A osciloscopio - reparación de CAL PROTECT switch (1 / 9 paso)

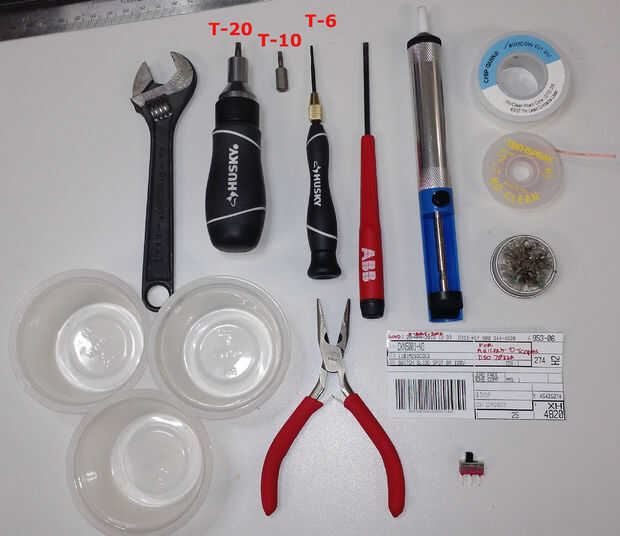

Paso 1: Herramientas y piezas necesarias

ALICATES largos de la nariz

Destornillador de hoja recta - 1/8 o menos

La llave (o zócalo de pozo profundo) - 7/16"

Destornilladores TORX pedacitos:

T20 (para casi todos los internos y vivienda escudo tornillos)

T10 (para todos los tornillos de tablero de PC)

T6 - para los 3 tornillos que sujetan el frontales conectores BNC al panel frontal

(The home Depot tiene un agradable y asequible kit varios bit TORX que contiene pedacitos de T3-T8.

MIRAR de cerca antes de comprar como este kit tenía originalmente solamente T5-T9. La nueva versión del kit tiene T3-T8).

Soldadura hierro / estación

Soldadura (63/37 fluye mejor y a una temperatura más baja)

Vacío de soldar o desoldar mecha (ambos son bueno tener)

(opcional) Limpiador y soldador punta de Tinner

3 - pequeños recipientes para mantener hardware y partes que se quitan

Y

el interruptor de recambio.

Optamos por utilizar un interruptor mejorado: C & K 110IM2S3CQE2, 6A, 120 v, Digikey CKN5001-ND, $3,46
