Agilent DSO7032A osciloscopio - reparación de CAL PROTECT switch (5 / 9 paso)

Paso 5: Eliminación de la placa principal

Ahora es momento de sacar la Placa principal.

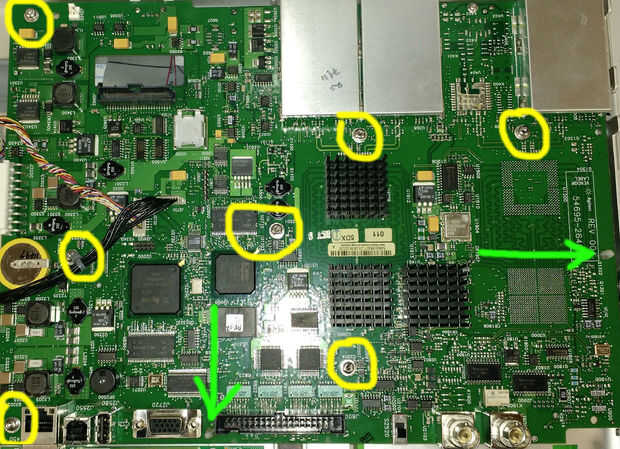

Quitar la T-10 7 tornillos (un círculo amarillo) y el lugar en el contenedor de retención 3.

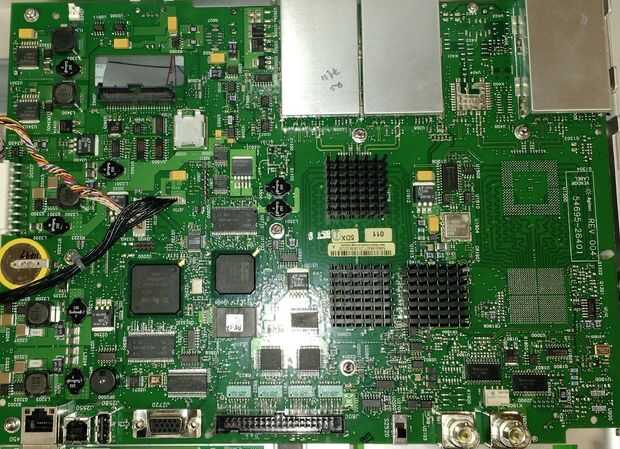

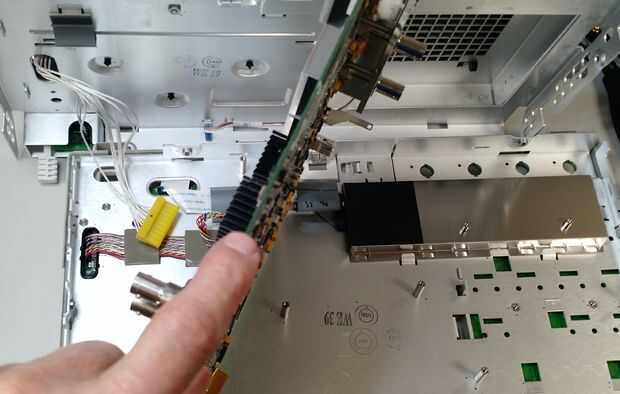

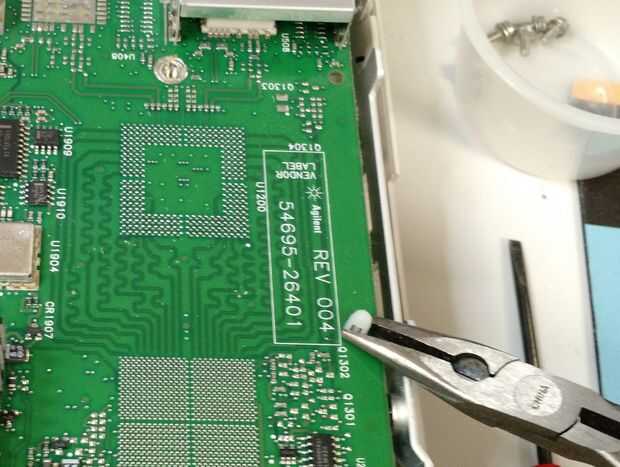

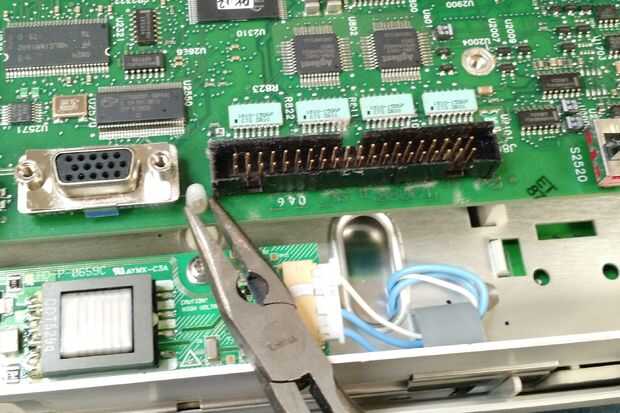

Nylon para pellizcar los 2 separadores (flechasverdes ) con pinzas de punta larga para que se desenganche de la celebración de la junta principal y Levante cuidadosamente la placa principal más allá de la "cerradura" en cada enfrentamiento. El tablero principal puede ahora ser cuidadosamente volteado para proporcionar acceso a los 3 terminales del interruptor SPDT defectuoso.

(Nota: la tarjeta principal es aún "atado" por un negro y un cable de varios colores , así que tenga cuidado en el manejo y posicionamiento mientras se prepara para desolder del interruptor y luego resoldar el nuevo interruptor.)
