Agitador automático de PCB (2 / 4 paso)

Paso 2: Conecte la corona con un cable

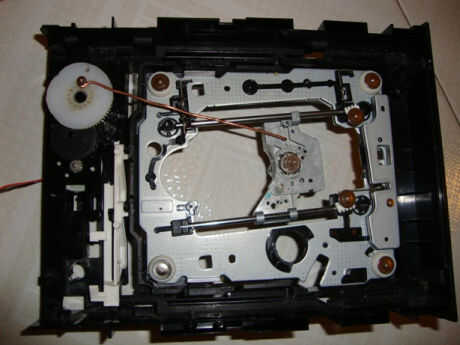

Con un tornillo pequeño, unir el alambre de cobre y la corona. El cable debe tener un movimiento libre, para transmitir movimiento a la corona. Utilice el mismo proceso en el otro extremo del cable y tornillo para apoyo del láser. Tornillo de la corona debe ser más cercano al centro, para ganar más par motor y movimiento ser más corto, de lo contrario el motor no tenga suficiente torque para mover.

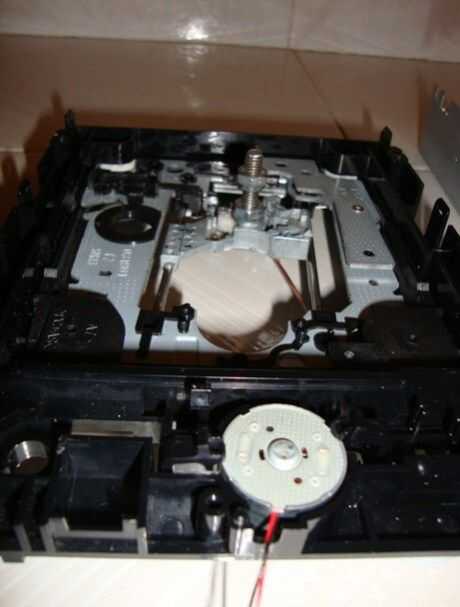

Para apoyar la base del contenedor, era necesario poner un tornillo en el soporte del laser. Puesto que esta unidad ya tiene un agujero, nos acaba de poner un tornillo de M8. Para sujetar el tornillo, se utilizan dos tuercas, una para apretar el soporte y el otro para crear el espacio para la cubierta de la unidad.

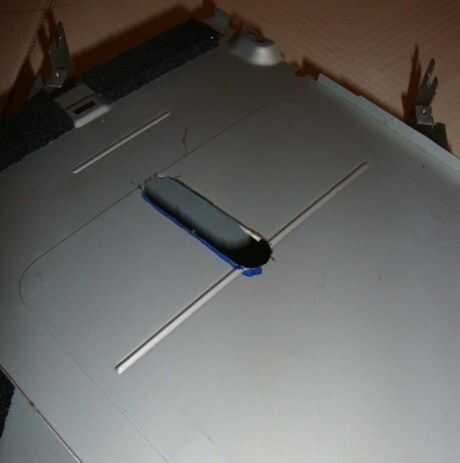

En este punto, es conveniente ver el movimiento del tornillo por la corona y hacer un corte en la cubierta de drive´s, con el tamaño adecuado para pueda hacia atrás y hacia delante.
