Paso 3: Cableado y cómo funciona...
En este proyecto se da vuelta el motor en una dirección y entonces tendrá que cambiar direcciones a roca y hacia atrás (abrir y cerrar). Podemos utilizar un complicado circuito integrado para esto o simplemente hacerlo mecánicamente. (Que es lo que hice...)
Básicamente el motor de C.C. funciona en una dirección según la polaridad. (Flujo de positivo a negativo). La polaridad del interruptor y el motor gira en sentido contrario. Así que si podemos forzar la bandeja de mover de un tirón un interruptor que se abre y se cierra que posteriormente cambiará la polaridad, se ejecute en un bucle infinito. Hasta que desconecte la alimentación de todas formas...

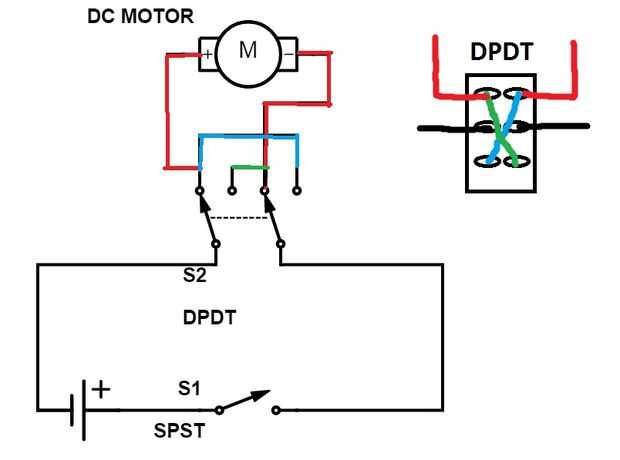

Posicionamos el toggle DPDT para que la bandeja "topará" lo durante cada ciclo de apertura y cierre. Pero más que más adelante.
Permite que la pieza más importante del alambre primero...
