Paso 4: Conecte el interruptor DPDT
Básicamente tenemos que asegurarnos de cada vez que el interruptor se produce, que cambia la polaridad. (Lados positivos y negativos del circuito flip a la dirección opuesta).
Aquí es cómo los terminales deben conectarse en el DPDT cambie cuando mira hacia abajo en los terminales de arriba:
- Los dos cables de red que se muestra se apagará el motor y debe adjuntar un cable a cada uno de los terminales en el lado izquierdo.

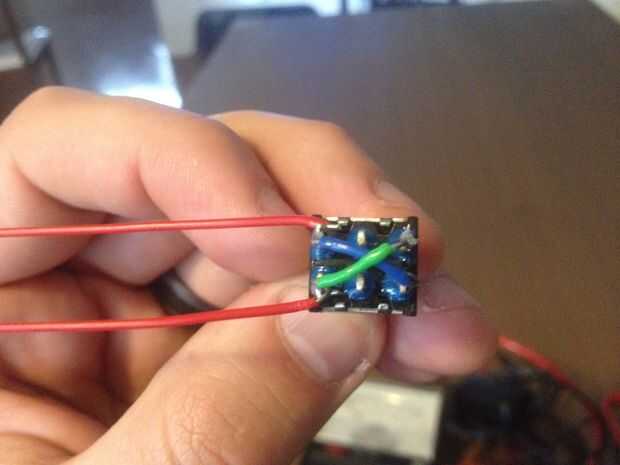

- Los puentes de verdes y azules que se muestra Fije a los mismos bornes los conductores rojos y luego "cruzado" a los terminales de la derecho. Efectivamente cambia la dirección del circuito cuando la palanca se lanza a ese lado.
- Los terminales del centro son para tu poder en. Las dejaremos vacías por ahora.
Soldar todo junto y dejar un montón de alambre de su lleva a alcanzar el motor, usted puede cortar corto más tarde después de haber montado el conmutador en la posición final.
