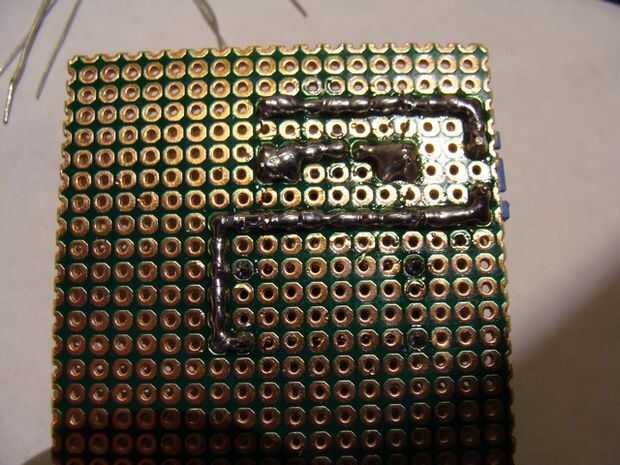

Paso 2: Montaje de la tarjeta controladora

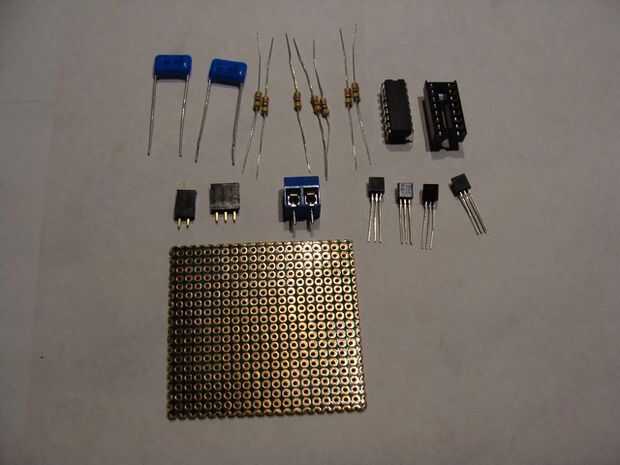

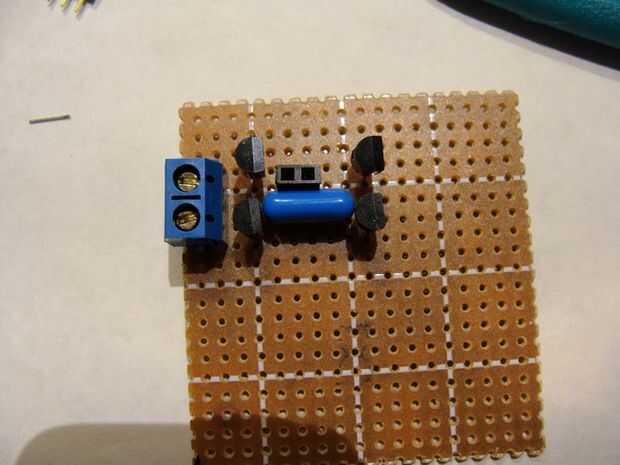

7 x 4.7 kiloohm resistencia
4 x BC337 transistor u otro similar
2 x 100 condensador de nanofaradio
zócalo y jefe del pin de forma de 1 x 2

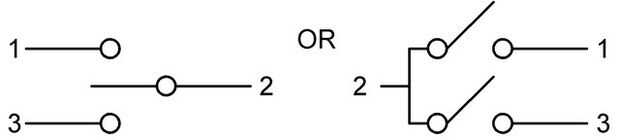

zócalo y jefe del pin de 1 x 3 vías
regleta de 1 x 2 pin (para montaje en PCB)
1 x placa de prototipos de tamaño pequeño (6x5cm)

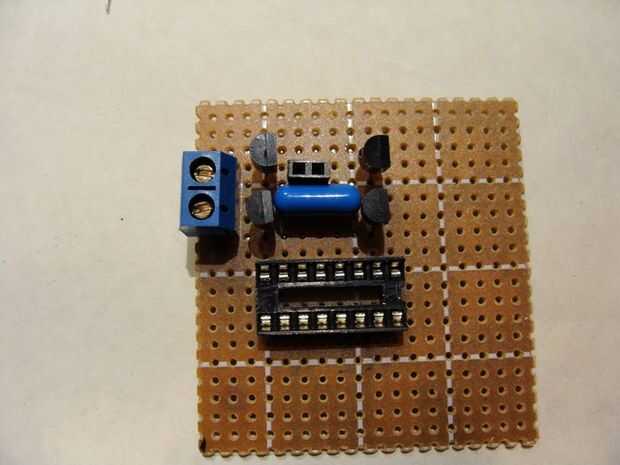

contador de década 4017 x 1 IC
1 zócalo de x para el IC
Algunos cables

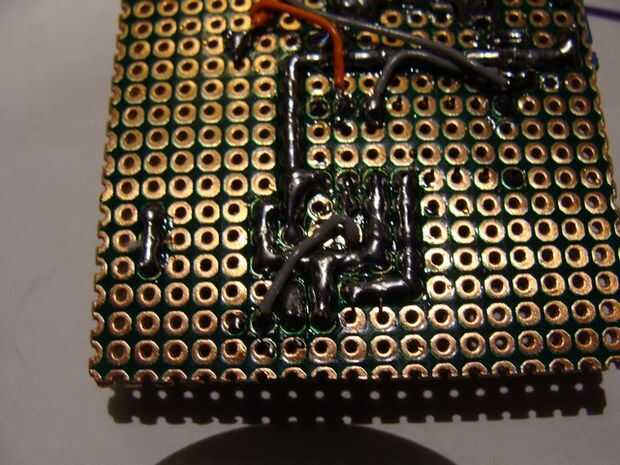

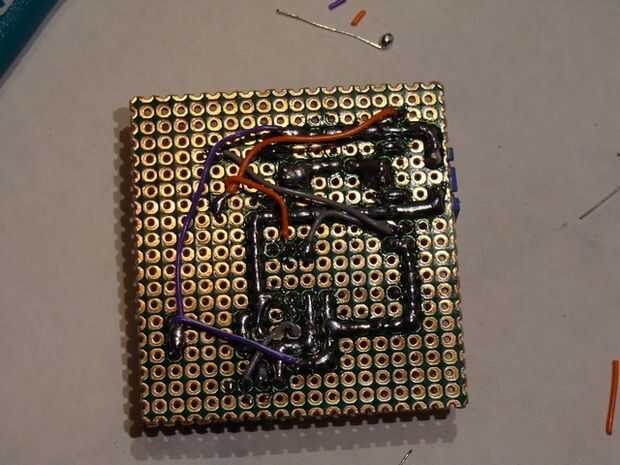

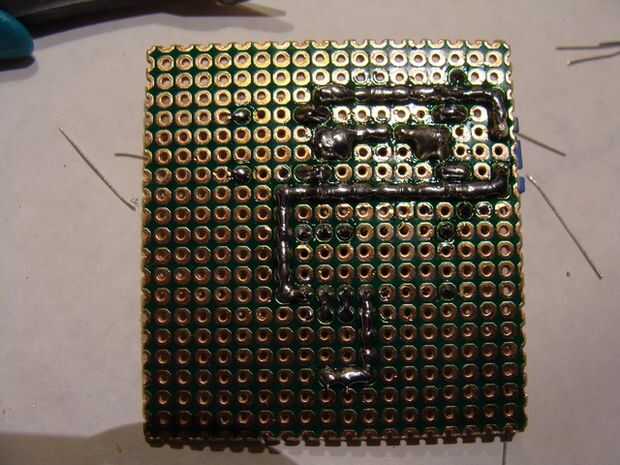

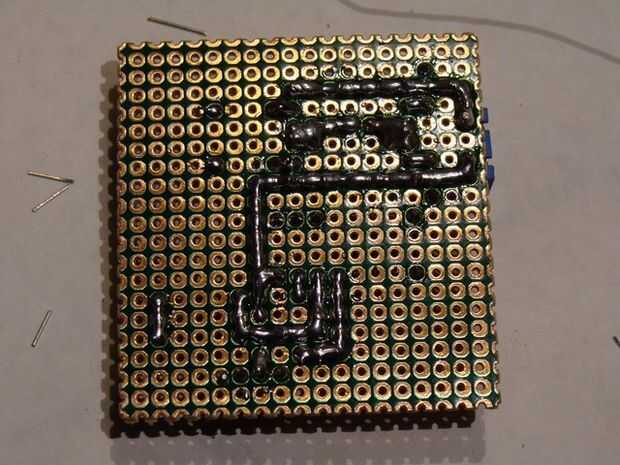

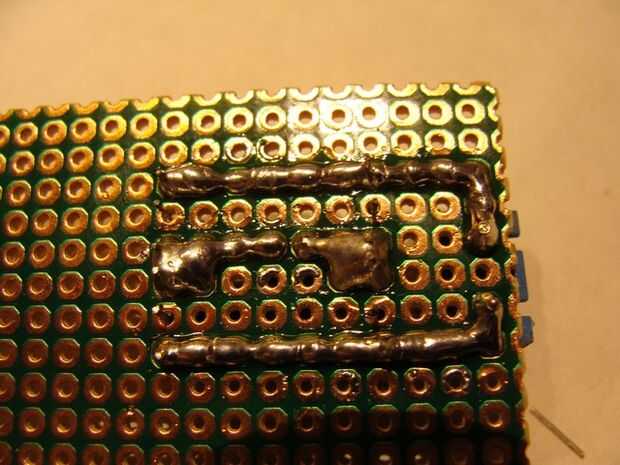

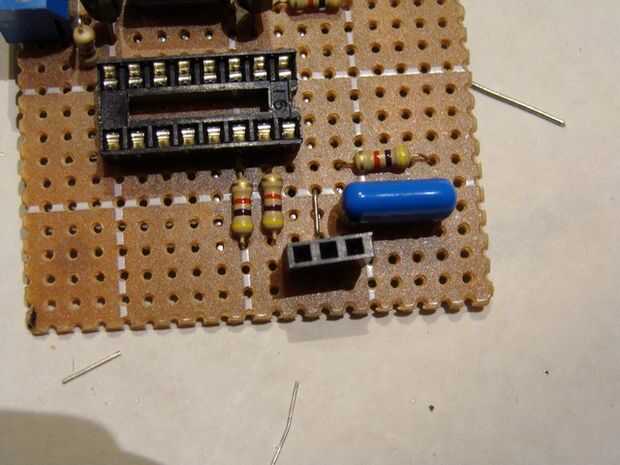

Nota: poner el IC en el zócalo del IC para evitar daños por choques térmicos.

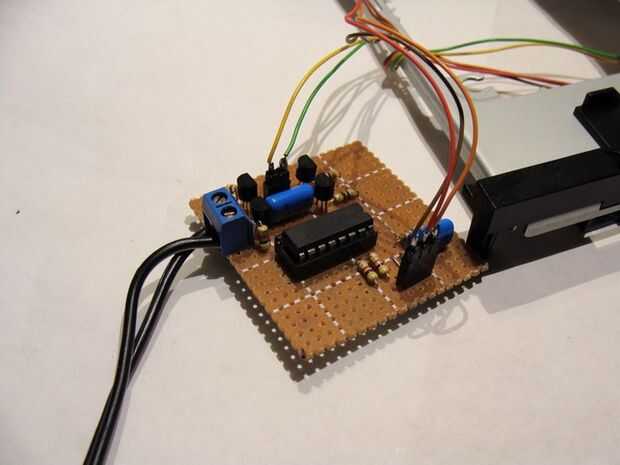

Operación

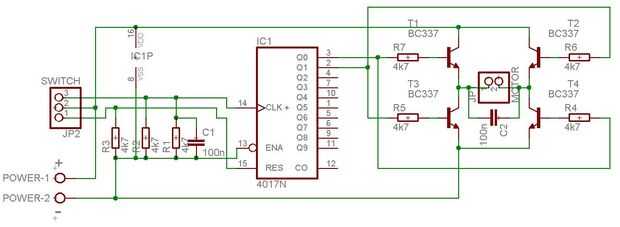

Cuando el dispositivo está encendido, la salida Q0 IC será activa, y el motor comienza a girar en una dirección. Si el interruptor es presionado por la bandeja, el IC recibe un pulso en su pin CLK y se activará la salida Q1. Los cambios de motor su dirección y mantienen esta dirección hasta que llegue a la bandeja de la carrera. Este interruptor envía un pulso de reset a la IC y la salida de Q0 se activará otra vez y el motor cambia su dirección de giro nuevo. Este ciclo se repite hasta que el agitador está activado.
