Paso 4: conexiones

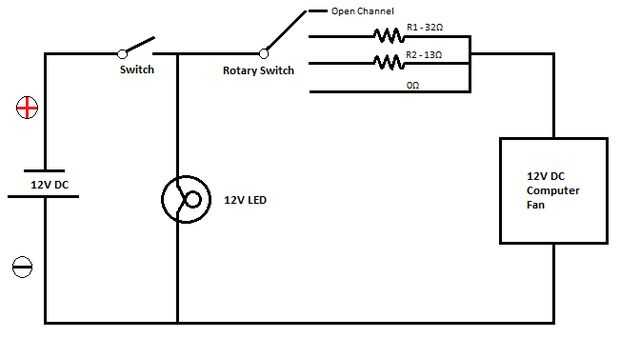

Todas las conexiones en el circuito son soldadas juntos y con una chaqueta de encogimiento del calor para evitar que los alambres expuestos de un cortocircuito. El esquema del circuito se muestra en la figura 1.8.

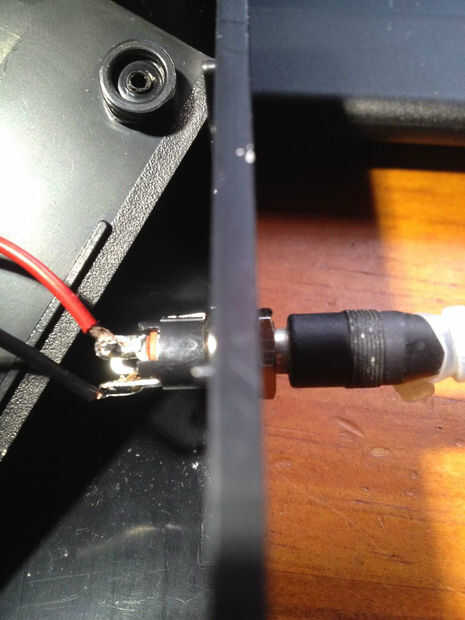

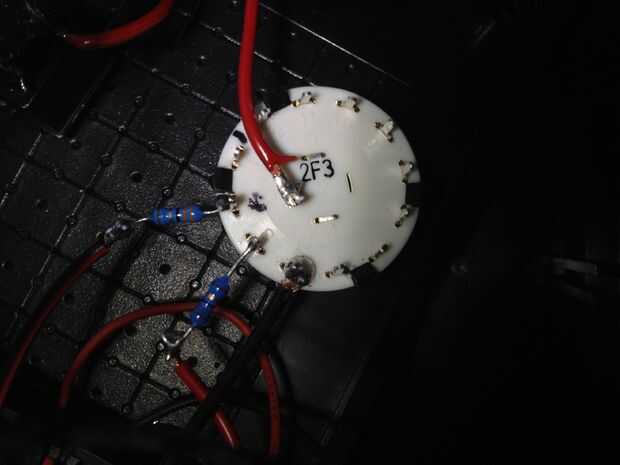

En primer lugar, el terminal positivo del puerto de alimentación hembra (Figura 1.9) está conectado a un borne del interruptor. Otra longitud de cable sigue de la otra terminal del interruptor al borne positivo del LED. Desde el mismo terminal positivo del LED, otro cable se suelda y se conecta a la entrada del interruptor rotatorio, que se muestra como el cable rojo en la figura 2.0. La entrada será en el centro de la base del interruptor, mientras que los canales de salida numerados rodean. Puede restringir el número de canales que desea utilizar con una arandela que vendrá con el interruptor giratorio.

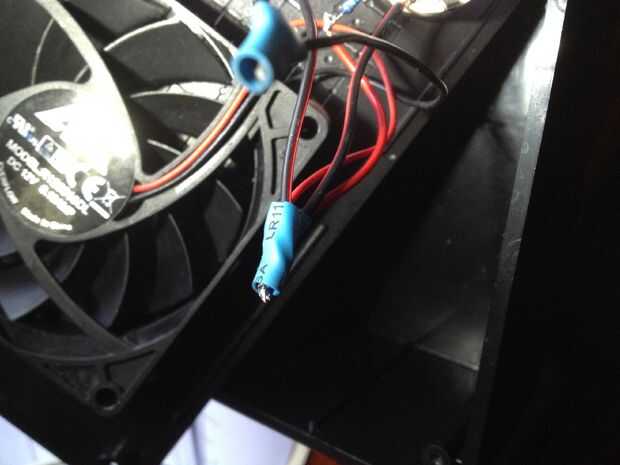

Se deja abierto la canal 1 canal 2 tiene el resistor de 32Ω soldado que canal 3 tiene la resistencia de 13Ω soldada a él y canal 4 tiene un cable que conduce directamente a la terminal positiva del ventilador. Todos los resistores están conectados también a la positiva terminal del ventilador y soldada, protegido con una longitud de encogimiento de calor, se muestra en la figura 2.1.
La terminal negativa del puerto de alimentación hembra se conecta al terminal negativo del LED y continúa desde el polo negativo del LED a la terminal negativa del ventilador.

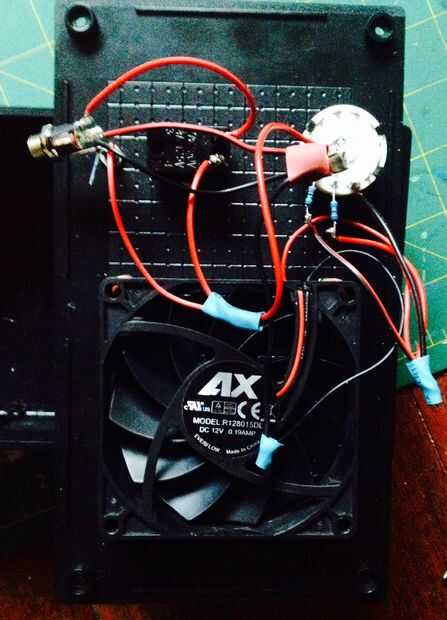

Global visión ofrece en la figura 2.2.
