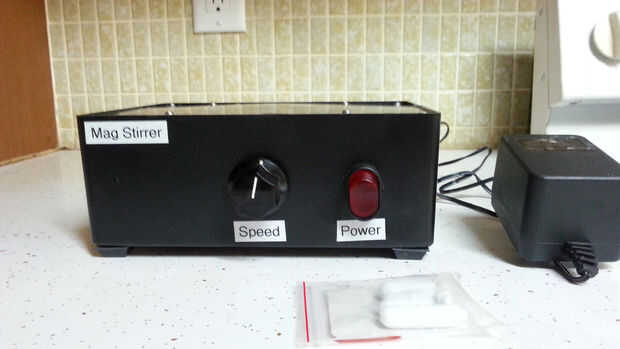

Este instructables es mostrar cómo construir tu propio agitador magnético de partes que tenga en casa.
Este fue construido para mezclar E-cigarette vape jugo. Se podría utilizar para mezclar casi cualquier líquido, por lo que puede ser utilizado para la mezcla de vape jugo, mezcla para cocinar, o en un laboratorio de química.
Tiempo de:
Unos 30 minutos
Herramientas necesarias:
Multímetro
Destornillador
Pinzas
Taladro y brocas
cortador diagonal o tijeras fuertes
[opcional] soldador y soldadura
llave ajustable [opcional]
Piezas necesarias:
Cuadro de proyecto (una especie de contenedor)
Ventilador ordenador 12VDC
Fuente de alimentación de 12VDC
cable de calibre 16
Interruptor SPST (opcional iluminado)
Potenciómetro y botón
Barra de pulgas/mezclador
Pegamento (u otro pegamento fuerte de contacto)
Imán de disco duro
Conectores hembra hoja (según sea necesario)
Tuerca de alambre (de ser necesario)
[opcional] Patas de goma (para que la caja no a pie)
[opcional] Fusible (seguridad dice siempre use un fusible!)
Piezas posibles fuentes:
Todo esto está fuera de mi caja de chatarra.
Caja - nada square(ish) y preferiblemente plástico en caso algo viene floja. Usé un 8 x 6 x 3" cuadro de proyecto de Radio Shack, que cuesta $9.
Ventilador de ordenador de 12VDC. Es un fan de un equipo donado (basura). Se puede utilizar un ventilador o el ventilador de la fuente de energía. Los requisitos de alimentación deben marcarse. La que se muestra es una Cooler Master PL12S12L, 12VDC 0.13A que gira a 2000 RPM. Los fanáticos similares en TigerDirect pueden costar alrededor de $10.
Fuente de alimentación de 12VDC. Tiene salida más que la capacidad del ventilador. Encontré en mi caja de chatarra. De 12VDC 1.2A. Si no tienes uno, pida alrededor. Cualquier geek respetable tiene una caja llena de estos. Si no encuentra uno, se pueden comprar por aproximadamente $15.
cable de calibre 16. Puede tomar esto desde cualquier lugar. Prefiero a código de color para que no se confunda. Peor de los casos, puede utilizar parte del cable de la fuente de alimentación.
Rojo = positivo
Negro = negativo
Azul = especial (negativo para el interruptor de la luz)
Interruptor SPST. Puede ser casi cualquier interruptor, como está clasificada para 12V y al menos los amperios de la fuente de alimentación. Éste utiliza un agujero redondo y tiene una tuerca, que es más sencilla de instalar. Se puede utilizar un interruptor automotor pequeño, o un interruptor de otra cosa (como una fuente de alimentación). Este interruptor es nominal de 12V @ 30A de RadioShack y costaría $4,49. Si usted compra un interruptor, asegúrese de que no dice "momentánea", a menos que quieras presionando el botón todo el tiempo se está ejecutando. Puede utilizar otros modificadores (SPDP, DPDP, etc.). Sólo tienen polos adicionales que no utilizas
Potenciómetro de reóstato y perilla. Esto es para poder ajustar la velocidad. Usted puede fuente esto de casi cualquier cosa con una perilla (perilla de volumen, sintonizador, etc.), como puede manejar el poder. El mando es opcional, pero se ve mejor. Esto es un reóstato de 3 vatios de Radio Shack que cuesta $4,49 25 ohmios. Para este ventilador, tenemos que manejar 1.56W voltios * amperios = vatios, así 12V * 0.16A = 1.56W. Probablemente puede encontrar un potenciómetro mejor y utilizar resistencias según sea necesario para obtener otras velocidades.
Barra de agitación / pulgas. Esta es la cosita blanca que gira. No pude encontrar ninguna localmente. Conseguimos un paquete de 7 por 8 $ en Amazon. Te recomiendo una variedad de tamaños. El tamaño de las pulgas es importante a qué velocidad gira la mezcla. He usado uno bastante grande para los vídeos de demostración.
Imán de disco duro (o imán de barra de imanes de neodimio en la ferretería). Para extraer de un disco duro será un poco de trabajo (diversión). Unidades de disco duros utilizan tornillos Phillips, Torx y Torx de seguridad. Siempre hay uno (o más) en un adhesivo a veces es más rápido y más fácil/más divertido usar un martillo y cincel. Vas a destruir la unidad de todos modos. Los dos imanes se encuentran en la parte posterior del brazo. Van a ser difíciles de separar. No separe los, pero puede girar y deslícelos separados a mano. No te los dedos entre ellos.
Conectores, fusibles, pies. mayoría de las personas tiene en su caja de basura. Si no es así, usted puede conseguirlos baratos de tiendas de piezas automotrices, tiendas de mejoras para el hogar o Radio Shack. O pedirle a tus amigos.
Si usted compra todo lo nuevo, que le costará aproximadamente $50, que es más barato que un agitador magnético comercial costaría. En mi caso, fue $8 porque tenía el resto poniendo alrededor.
Este instructable asume que usted sabe algo de electrónica básica. No entraré en detalle sobre cómo soldar o hacer conexiones. Para lo que estamos haciendo, es muy simple. Usted observe que utilizan ambos conectores y soldar. Que es quien la construye.
Descargo de responsabilidad: Por lectura o uso de estas instrucciones, asumes toda responsabilidad por cualquier cosa que puede suceder.
