Paso 9: Conectar pines y Pads
Hemos casi terminado. Todos nos hemos dejado hacer es conectar el esquema al paquete águila sabe donde se deben conectar cosas al componer nuestra Junta Directiva.

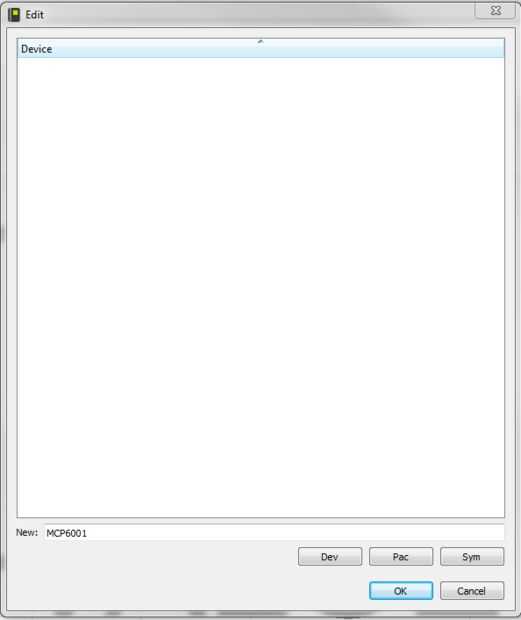

1. haga clic en el icono del dispositivo e introduzca el nombre de su dispositivo.

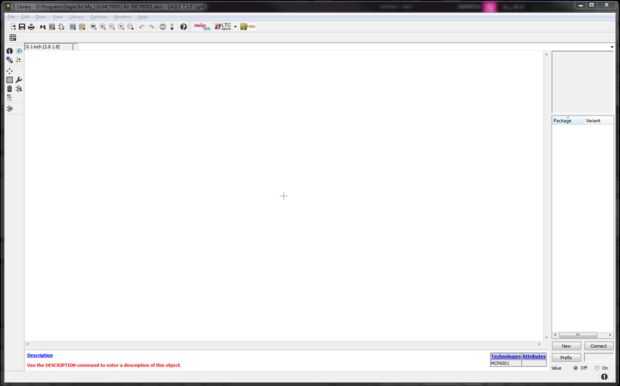

Usted debe terminar con una ventana similar a la anterior.
2. haga clic en agregar un botón de símbolo.
3. Seleccione el símbolo que creó.
4. haga clic en nuevo en la esquina derecha inferior
5. Seleccione el paquete copiado en.

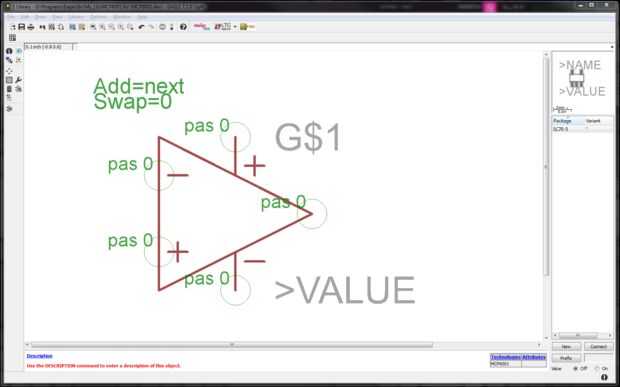

La ventana debería verse ahora como la tercera imagen.

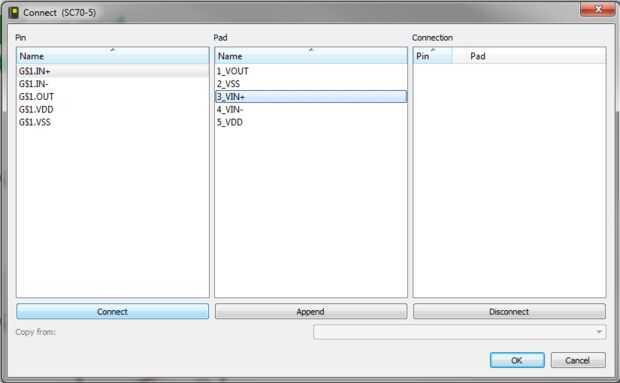

6. haga clic en conectar en la esquina inferior derecha.
Si llama todo del mismo modo podrá seleccionar cosas semejantemente nombradas y conectarlos.
7. haga clic en archivo = > Guardar.
