Paso 3: Obtener el símbolo
A continuación, encontramos un símbolo existente para agregar a nuestro nuevo componente para representar en esquemas.
Personalmente me gusta usar los símbolos incluidos con la biblioteca de LTSpice pero estos pasos funciona para cualquiera de las bibliotecas incluidas en águila.
1. salida de la biblioteca.

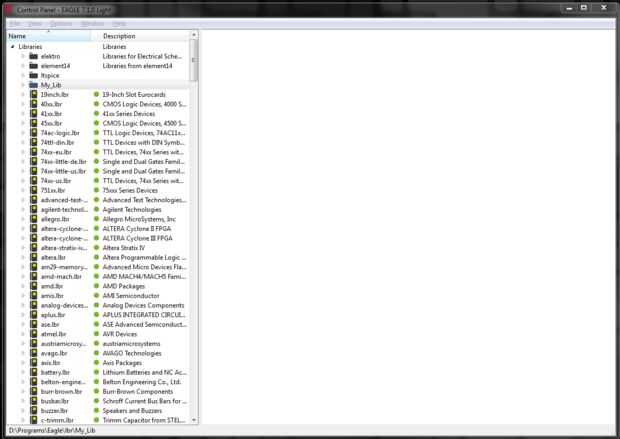

2. volver a la pantalla de inicio de águila.

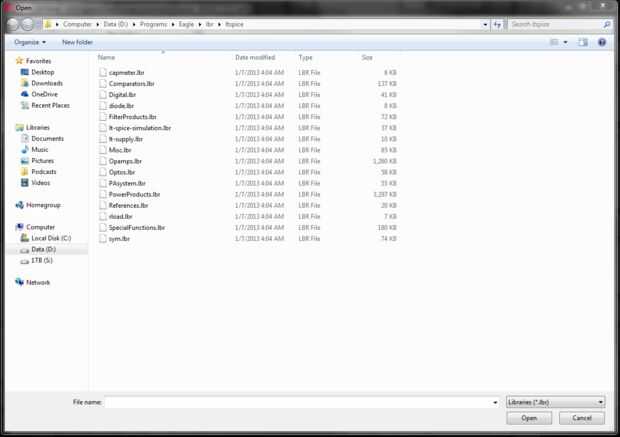

3. haga clic en archivo = > Abrir = > Biblioteca.
4. haga doble clic en Opamps.lbr.
Nota: Cuando primero busca un símbolo a utilizar puede ser útil para navegar a través de las bibliotecas en la página de inicio de águila. Cuando una biblioteca está seleccionada aparecerá una vista previa del componente seleccionado. Esto puede ser una forma rápida de localizar el símbolo correcto.
