Paso 6: Conseguir el paquete
Ahora es cuando la hoja de datos para el componente se convierte en importante. La hoja de datos de la MCP6001 muestra muchos diferentes paquetes disponibles, pero para este instructable voy centrarme en agregar el paquete SC70-5.
Para obtener el paquete que te pasan por un proceso rotonda que hará nuestra vida más fácil.
Página de inicio en el águila 1. haga clic en archivo = > Nuevo = > Junta.

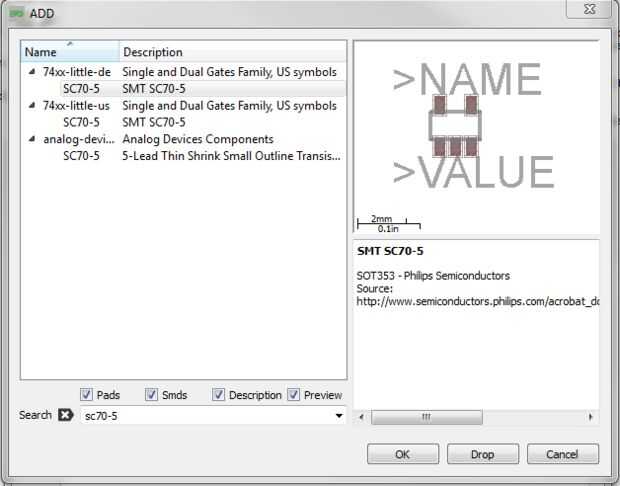

2. en la nueva ventana haga clic en el botón Agregar.
Aquí podemos buscar el paquete que necesitamos.
3. escriba el nombre del paquete que desee y hit de entrar.
Aparecerá una lista de las piezas con el mismo paquete.
4. una vez encuentras el mismo lugar del paquete del componente en cualquier parte de la Junta.
Nota: el icono de agregar se llama otra vez hacia fuera en una imagen.
Solución de problemas: If te haga clic en el icono Agregar y buscar un paquete y no puede encontrar el mismo paquete, entonces una de tres cosas sucedió
Que han introducido el nombre del paquete un poco mal. Eagle puede ser muy selectivo acerca de cómo las cosas se escriben incluyendo capitales así que asegúrese de comprobar lo que ha buscado.
Águila no tiene un componente con el paquete que desee y usted tendrá que crear el paquete con la mano que está fuera del alcance de este instructable.
Es necesario añadir las bibliotecas que desee buscar a través de la lista de la parte de águila. Esto puede hacerse haciendo clic en la Biblioteca = > uso, seleccionando todas las bibliotecas y hacer clic en abrir.
