Paso 2: Preparar el panel.

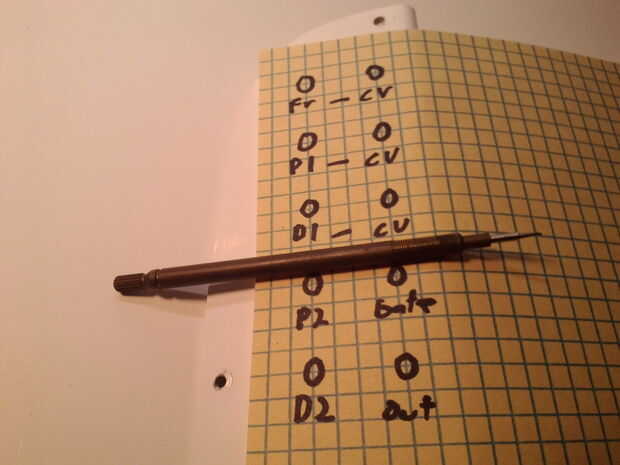

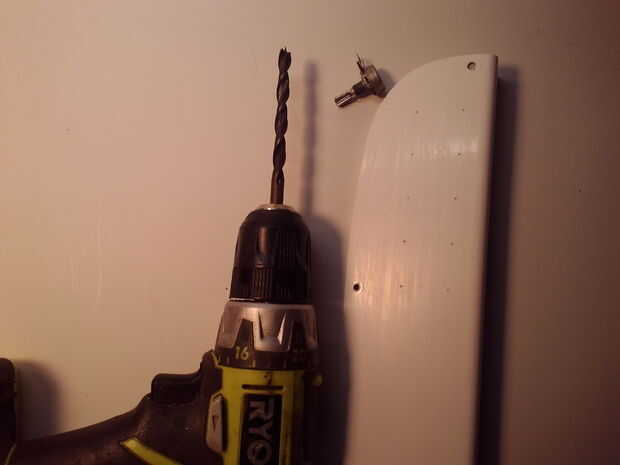

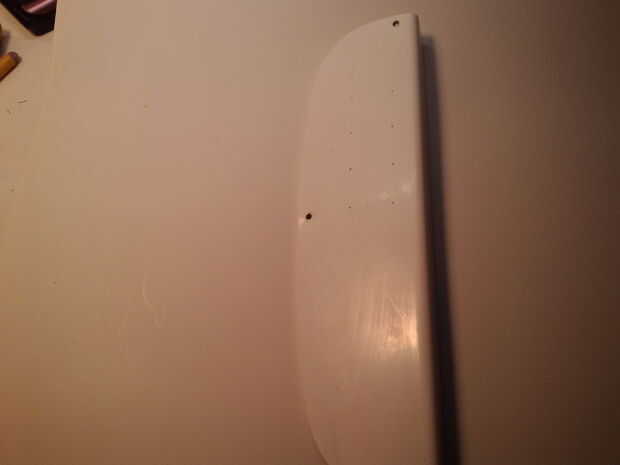

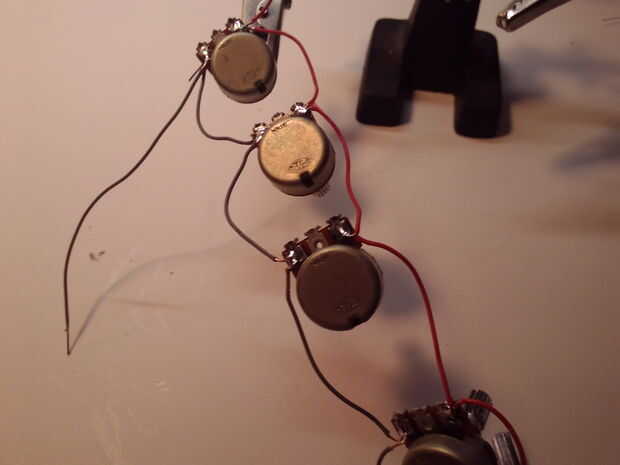

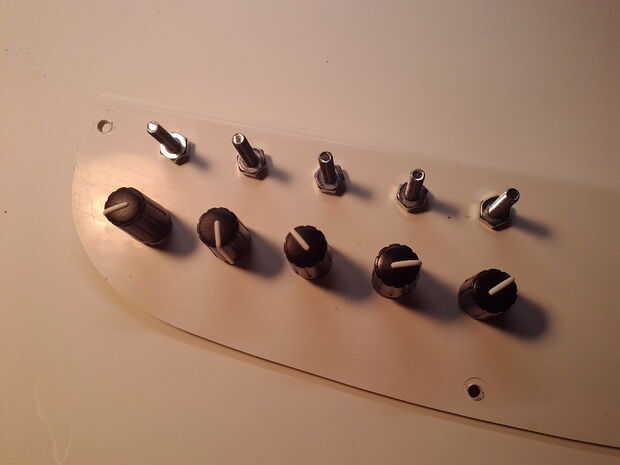

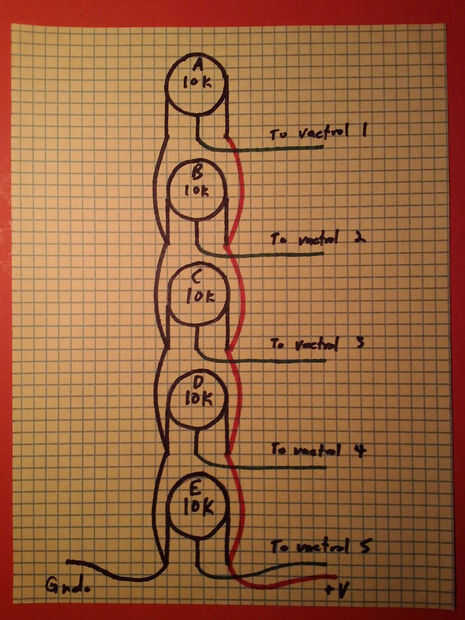

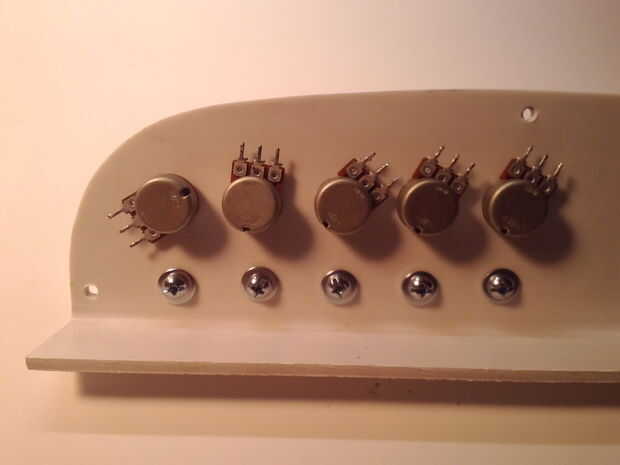

Los paneles de mi Lunetta se hacen de postes de la cerca del PVC. Cortar aproximadamente tres pulgadas desde el centro de dos lados opuestos para crear dos paneles planos con lados cortos ángulo derecho para la rigidez. Este es un material muy barato y es muy fácil de marcar y taladrar. Estoy utilizando para la Auduino en el extremo del instrumento y del corte para caber el contorno de la caja. Usé papel milimetrado para poner mis mensajes y macetas. Las macetas son estándar 10 macetas k rescatados de una vieja mesa de mezclas. Los postes están hechos de un perno, arandela y tuerca. Grabó el tp de papel la parte delantera del panel y un afilado punzón se utiliza para marcar el punto central de cada parte. Usé una mano taladro para perforar los orificios con brocas de tamaños adecuado para la parte prevista. Cuando todo fue perforado rellena el panel para asegurarse de que todo encajaría. Cuando estaba satisfecho con los resultados he quitado y por cable los potes y había reinstalado con perillas. Alambré el poder común y plomos de las macetas individuales e instalado cables para conectar a la Arduino + 5v hacia fuera y la tierra. Es importante al código de colores su conduce a que sea más fácil conectar todo al final. Al tener el cable del mismo color llevan la señal desde el principio hasta el final dentro del circuito también resulta mucho más fácil de averiguar lo que está mal si no funciona bien. Comencé con la olla superior y soldar un cable para el centro lug-púrpura, azul, verde, amarillo y naranja respectivamente. Los controles son tono de decaimiento A. de frecuencia, tono A, B y decaen B. También decidí usar cable blanco para el audio y parte de la puerta del circuito. En este momento he probado el Auduino conectando los cables de colores a los pines analógicos correspondientes en el Arduino. Conecté la alimentación común y tierra conduce de las macetas a la Junta y conectado pin digital 3 a un amplificador con conexión a tierra. Todo era-OK por lo que fue en el siguiente paso.
