Paso 3: Construcción y configuración de la vactrols.
Quería agregar entradas a los cinco mandos para tensión de control (CV) de mi sintetizador de ruido Lunetta. Puesto que la Lunetta es un instrumento de lofi crudo este proyecto utilizará un formulario muy básico de CV no esperar una octava por precisión voltios como encontrará en el equipo modular de síntesis o midi aditivo. Esto no es un instrumento para escribir música, es un instrumento para descubrir música. Mi filosofía sobre la Lunetta es simplemente dejarlo hacer su propia cosa-el circuito sabe cómo quiere al sonido.

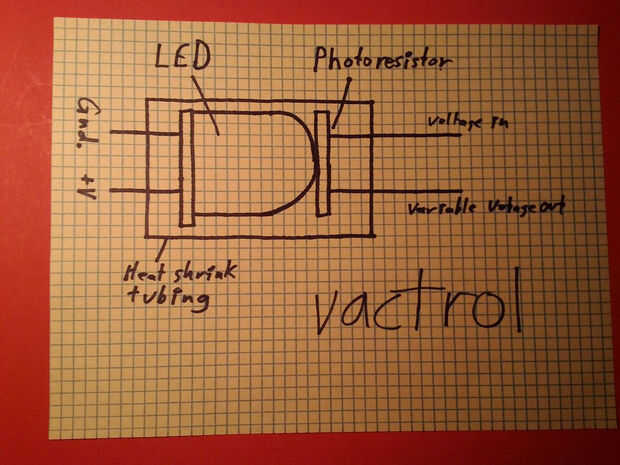

Puesto que la Lunetta funciona a 12v y entradas analógicas del Arduino quieren 5v decidí usar vactrols DIY permitir CV de Lunetta para controlar el Auduino... Un vactrol es básicamente un LED junto con una resistencia dependiente de luz (LDR o fotoresistor) en una luz de prueba cubierta. Un LDR es una resistencia variable. En lugar de depender de un mando rotatorio como un potenciómetro, la resistencia de un LDR es determinada por la cantidad de luz que brilla en él. La intensidad la luz, cuanto mayor sea la resistencia hasta que el LDR bloquea toda corriente. Cuando una corriente pasa a través del LED de la vactrol ilumina y permite otra corriente que fluya a través de la LDR. Variando la corriente al LED obtiene más brillante o regulador que cambia la resistencia de la LDR y la corriente en la salida. Este voltaje variable se utiliza para controlar el otro circuito, en este caso el pitch o el decaimiento de nuestra Auduino.

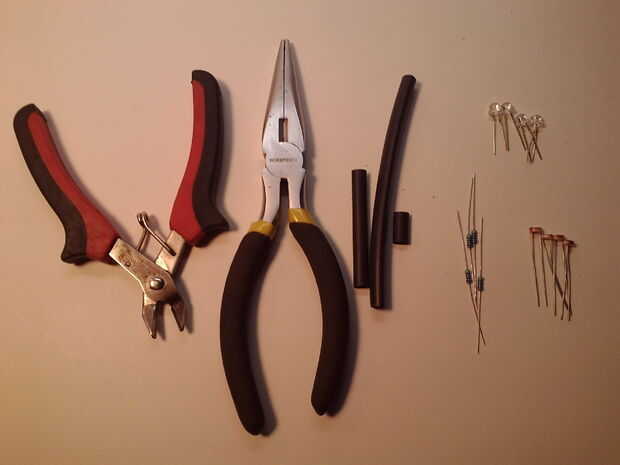

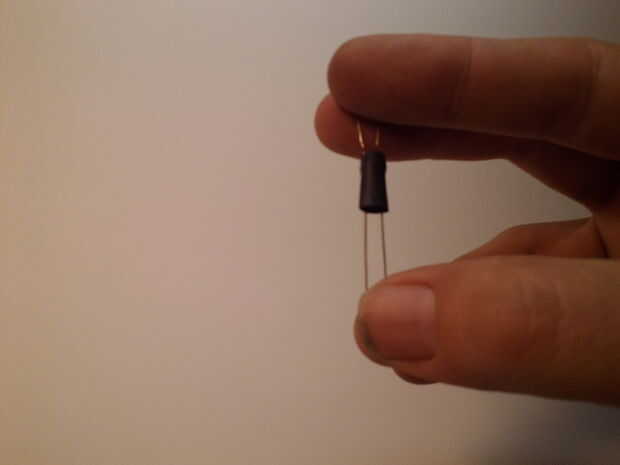

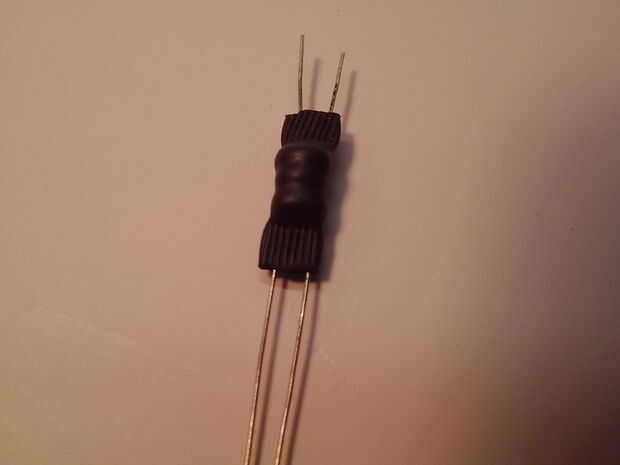

Hago vactrols poniendo un LDR y un LED cara a cara dentro de una pieza de tubería del encogimiento del calor. Calentar la tubería para reducirlo y doblar los extremos abiertos en las puntas para sellar el paquete. Usar un lápiz de pintura para marcar el + v lado del LED. Esto ahorra mucha confusión más adelante. Compruebe hacia fuera la ilustración de arriba para ver cómo se la vactrols en el circuito de Auduino. Básicamente estamos tomando CV de la Lunetta y pasando por el LED de un vactrol en un terreno común. Al otro lado de la vactrol se inserta entre el pote y el análogo en el Arduino. El vactrol varía el voltaje en el pin de la Auduino mientras que el pote sí mismo le permite controlar el rango del parámetro de control determinado de sintetizador granular. Un vactrol adicional se incluye a la puerta de la salida de audio. Sincronización significa que la salida se puede conectar y desconectar mediante una señal exterior de la CV.

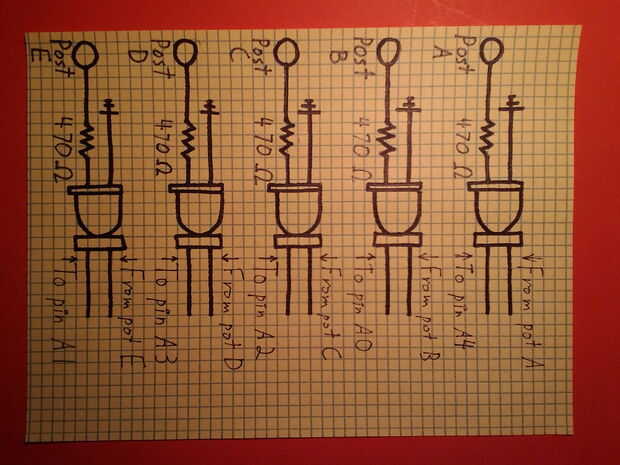

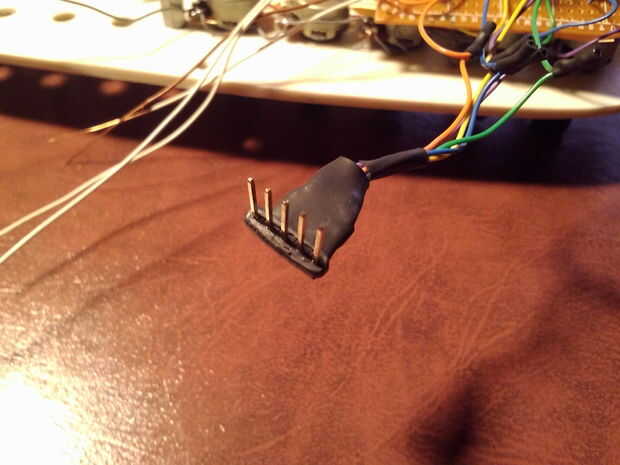

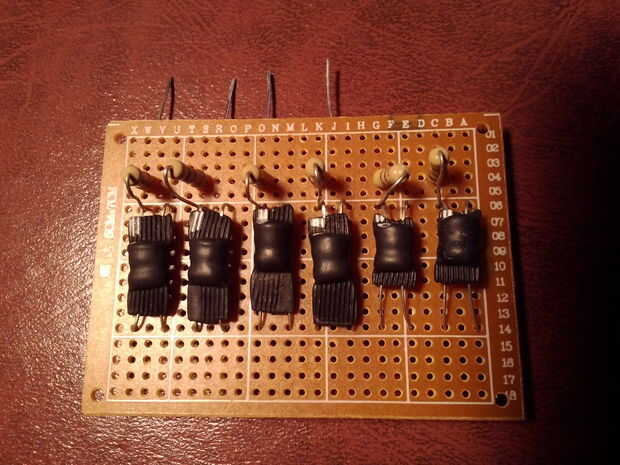

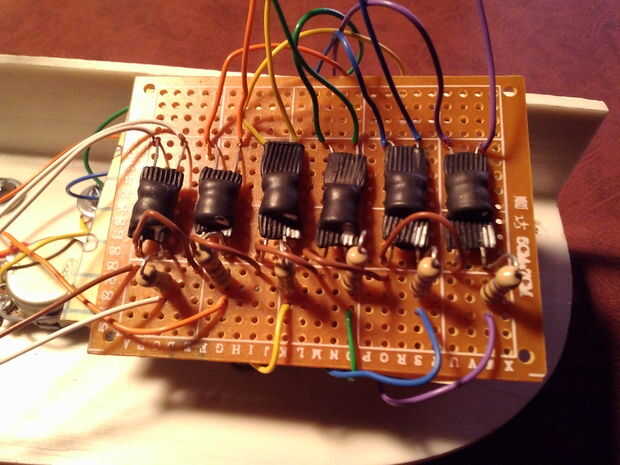

Vactrols no es un aislador óptico conmutación ideal. LDRs tienen un pequeño retraso. Cuando el LED se apaga la resistencia de la LDR no detiene la señal inmediatamente, pero la especie de 'fundidos'. Mientras que esta latencia no funcionaría en un circuito de alta frecuencia, a frecuencias bajas da un interesante efecto de decaimiento de la señal. Más exacto de cambio de aplicaciones el PC817 aislador óptico es una opción mucho mejor. Es un IC monolítico de cuatro pines con un LED y un fototransistor que tiene un tiempo de respuesta mucho más rápido. Cuando tenía seis vactrols completados les montara en un tablero con LED resistencias, jardín común y entrada/salida de cables instalados. Ver el esquema anterior. Los conductores de los ins analógicas del Arduino se sueldan a un conjunto de cinco pernos de cabecera doblado en ángulo recto.
