Paso 4: Juntándolo todo.
Ahora meto todo junto. Primero soldado los cables de color de las macetas a la correspondiente

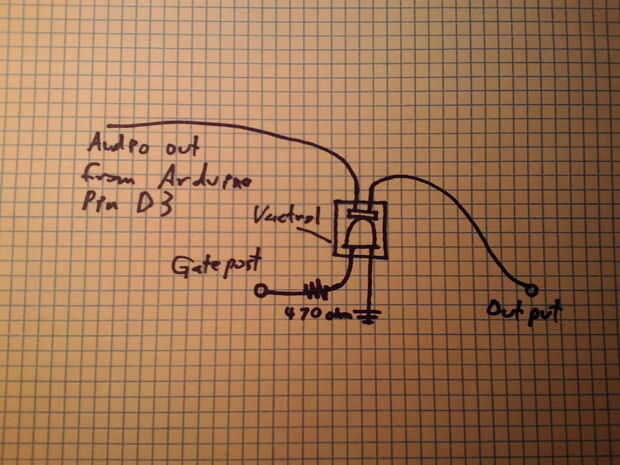

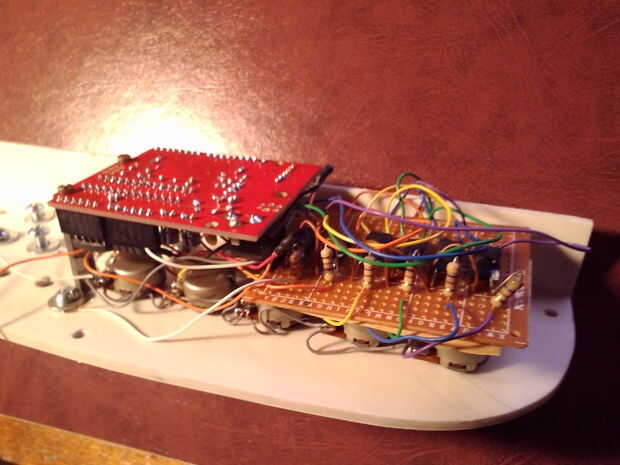

conduce de la Junta del vactrol. Conecté el + v en los cables de los lados de la vactrols LED a los postes correspondientes. Esto permite que el Auduino a ser controlados por señales externas. Había soldado el audio blanco plomo del pin digital 3 a LDR del vactrol final. Al otro lado de la LDR está conectado al salida pin de audio. El lado del LED del vactrol final es conectado al pin de puerta. Puse un trozo de papel para el aislamiento entre la Junta vactrol y las macetas de panel montado y había arreglado cuidadosamente todos los cables. A continuación instalé algunas compensaciones para mantener el Arduino por encima de las macetas, los mensajes y la Junta vactrol. Le enchufamos las cabeceras de los vactrols en las entradas analógicas. Hice un nuevo encabezado de cuatro pines para conectar los cables de alimentación común y tierra de las macetas para la + 5v y tierra pines de Arduino también conecté una potencia y el maestro tierra plomo por lo que pude energía Arduino desde la fuente de 12v de la Lunetta. Había conectado estos encabezados en el Arduino. Finalmente instalé un plomo del pin digital de Arduino 3 para la salida de audio y cuidadosamente había montado en los desplazamientos.

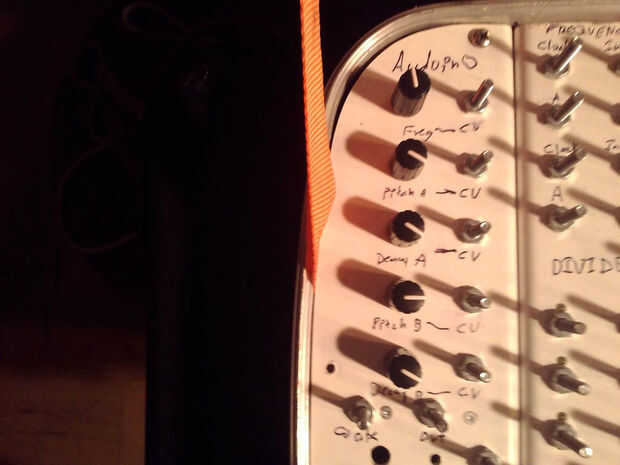

Ahora es la parte donde admito que en mi prisa por conseguir todo lo conectado y hacer ruido que me olvidaba perforar agujeros para los postes de la puerta y la salida cuando estaba preparando mi tabla antes. Perforar un pnel con cosas ya instaladas es siempre un nervio wracking expeience. Por suerte no fue dañado.

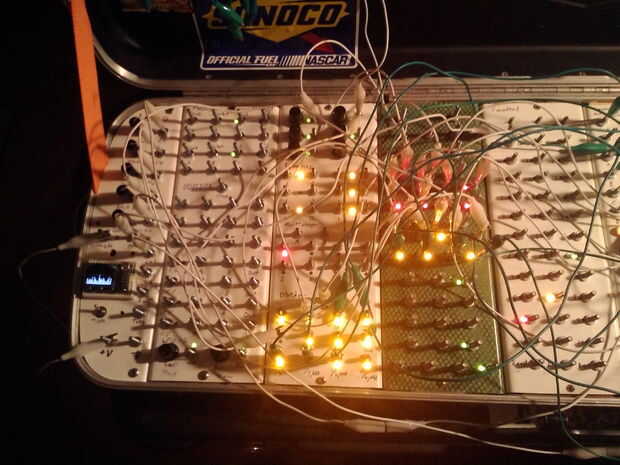

He conectado la unidad a mi Lunetta y cableado de un circuito de CV simple para probar la Auduino. ¡ Un éxito! Probé dos tipos de configuraciones diferentes y a-analógico-convertidores digitales (DACs) y estaba muy contento. El sintetizador granular Auduino definitivamente tendrá un hamo en mi configuración de ruido.
Una cosa que me gustaría cambiar es la gama de la analógica lectura para todos los parámetros. Parecía como si la gama de la unidad de CV controlada no era tan amplia como la gama del instrumento manual, que generalmente juego. Esto podría arreglarse cambiando algunas variables en el bosquejo.
Aquí hay un video del sintetizador granular de CV controlada en acción junto con algunos otros nuevos módulos-
Nuevas incorporaciones a mi Lunetta - Oh horror! ¡ Oh qué sacrelige! de chuck stephens on Vimeo.
