Agregar gráficos a EAGLE PCB diseños (1 / 7 paso)

Paso 1: Crear gráficos para tu diseño de PCB

La parte más difícil puede crear los gráficos que desea utilizar en su serigrafía del PCB. La mayor parte de mi tiempo intentando esto estaba tratando de encontrar la combinación correcta de tamaños y colores del mapa de bits para gráficos de mi figura. He buscado en foros y sitios web tratando de encontrar algunas respuestas correctas. Que será más fácil para usted.

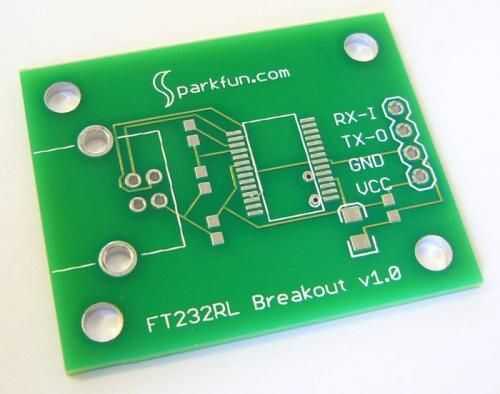

Los PCBs la mayoría son pequeños. Los gráficos se ven mucho más grandes en la pantalla del ordenador que se verá en su PCB. La mayoría serigrafía del PCB es de color blanco. En la pantalla del ordenador desea el arte color negro.

Crear un mapa de bits de gran tamaño (BMP) con un tamaño de 2000 x 2000 por lo menos.

Añadir sus ilustraciones o pegándolo en crear nuevo en el lienzo. Asegúrese de que se establece el modo de color escala de grises o monocromo. Si usted tiene algunas ilustraciones existentes, sólo superponer el arte negro. Es lo que hice con nuestro logotipo. En águila va sólo importando un color.

Para medir el tamaño adecuado, utilice pt 175 fuente en la obra de arte. Cuando esto se agrega a la serigrafía real el tamaño será alrededor de un 1/4" alto. Usted puede experimentar con el tamaño dependiendo de cuánto espacio su logo o arte necesita tomar frente a la asignación de tamaño en su PCB. Desde mi experiencia, cada 175 pt fuente alta es aproximadamente 1/4" en el tablero de circuito impreso.

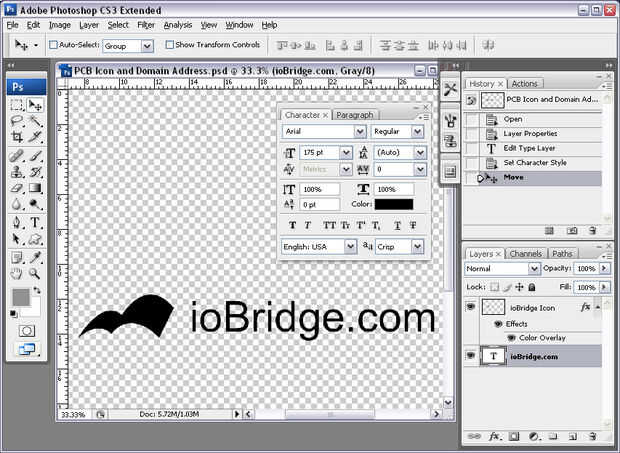

Recuerde que si se ve grande en la pantalla del ordenador, entonces probablemente está haciendo las cosas bien hasta ahora. En mi captura de pantalla adjunta, estoy zoom al 33% y todavía parece grande.

Guarde el diseño final como un mapa de bits (BMP) en 8 bits a lo más.
