Agregar LEDs a objetos (6 / 9 paso)

Paso 6: Conexión de LED

En primer lugar desea conectar tu LED!

Usted puede utilizar un dispositivo como estoy para ayudarle, como tratando de conseguir el cable y las patas de los LED quieres tocar mientras usted está tratando de la soldadura pueden ser una pesadilla si no!

Así que aquí están los sencillos pasos:

  • Configurar el soldador a calentar.

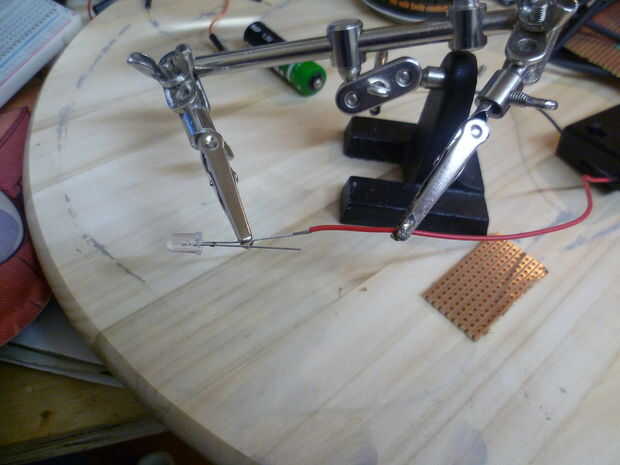

(Cuadro 1)

  • Obtener el extremo de su cable (si estás haciendo lo mismo que yo y utilizando dos colores, uso de la red aquí) y utilizar unas tijeras para cuidadosamente corte el plástico que rodea, por lo que usted exponga el cable interior.
  • Posición de la pierna más larga del LED para el metal expuesto en el cable.
  • Mantenga el soldador en una mano y la soldadura en el otro (yo prefiero tener el soldador en la mano de la escritura para tener más control sobre él)
  • Reunir a los dos por lo que el conocer y están también en contacto con el alambre y el LED.
  • La soldadura comenzará a derretir cuando hace bastante calor y formará una 'globalización' de metal alrededor de la Unión, fijación juntos.
  • Repita este método por encima de la pierna más corta del LED (pero el otro cable de color si usted tiene uno)

(Foto 2)

  • Ahora que tiene ambas piernas con cable, desea asir un asimiento de su termo retráctil. Este material es mágico y viene en diferentes espesores, para hacer algo como esto necesita sólo una estrecha franja.
  • Deslice el termo retráctil sobre la Unión donde sólo soldado. Debe utilizar una pieza lo suficientemente largos como para cubrir todo el metal. Esto deja las dos piernas de la LED de tocar y la corriente de falta LED, o simplemente corto circuito toda la cosa.
  • Una vez el termo retráctil, es el momento para él de vivo hasta su nombre! Ejecute el soldador a lo largo de la superficie de ella y ver que la magia suceda como reduce en tamaño, incorporados a la Unión para ayudar a fortalecerlo.

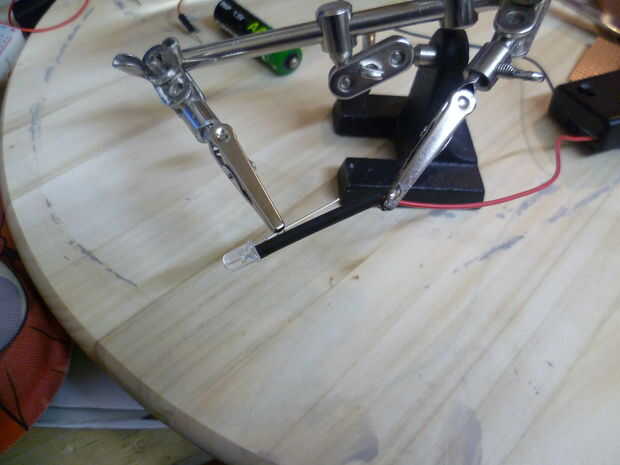

(Imagen 3)

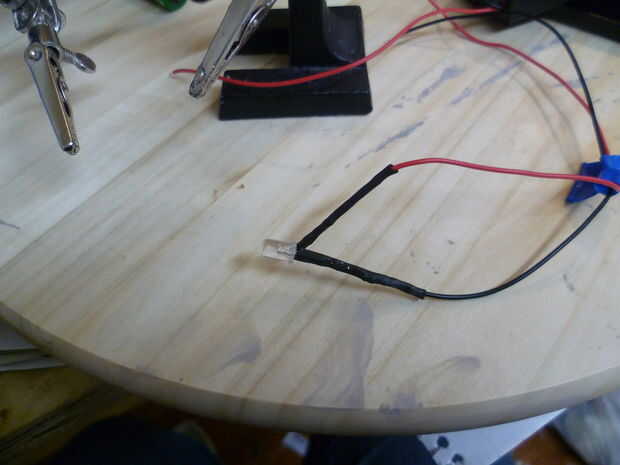

  • Esto debe ser lo que usted termina con! Un LED bien protegido y por cable. Ahora repetición lo mismo arriba para cualquier otro LED que quieres poner en tu circuito. Recuerde dejar suficiente cable en el extremo del LED para alcanzar lo que desea en el circuito.
