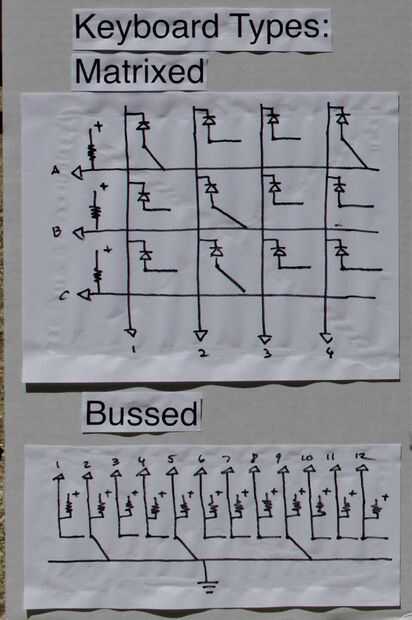

Paso 1: Buses teclados matriciales de Vs
-matriz
-buses
Matriz son como casi todos los teclados modernos están conectados. Más fácilmente se entiende como un rayado de alambres verticales y horizontales, donde la clave es en cada intersección. Este método tiene la ventaja de utilizar el menor número de conexiones sino que debe analizarse por algún tipo de microprocesador. 61 teclas pueden analizarse fácilmente con solo 16 pines de la CPU. El microprocesador analiza una fila o columna en un tiempo pero no rápidamente bastante que es totalmente transparente para el músico. la CPU entonces indica lo que hace los sonidos para tocar las notas presiona. No hay problema para hoy pero hace 40 años habría sido prohibitiva.
Teclados buses tienen todas las llaves que se alimentó con una señal (generalmente una nota de raw squarewave alimentada directamente en un chip de divisor) que luego se conecta a una conexión común. Puede haber más de una conexión común. Esto puede tomar la forma de múltiples contactos o puede ser algún arreglo que tira de resortes en contacto con barras de metal a lo largo del teclado.
El tipo de teclado ponía fue el primero en ser utilizado por los sonidos de manera se generaron en el órgano. Los primeros órganos utilizan osciladores individuales para cada nota. Cada nota fue conectado a una llave, y cuando usted presiona la tecla se conecta la señal al amplificador. Osciladores individuales eventualmente dieron paso a los circuitos integrados que divide una señal master abajo en notas altas y luego todas las octavas inferiores. Una vez más, las salidas de la nota final fueron conectadas a cada tecla.
¿La razón de múltiples barras/carriles de autobús debajo del teclado? Usted podría tener los divisores de salida un squarewave de alta frecuencia que luego podría ser alimentaban a otros circuitos de dividir por x para crear más octavas simultáneas. Las lengüetas de la voz activar o desactivar las entradas a los otros divisores. Éstos eran generalmente los sonidos de "flauta" o "tibia". Fueron etiquetadas por "imágenes", por ejemplo. 16", 8", 5 1/3", 4", 2" etc....
