Agregar MIDI a viejos órganos casa (3 / 9 paso)

Paso 3: Cableado - órgano lateral

El primer paso es la parte posterior o superior de su órgano y ver lo que usted está para arriba contra en cuanto a cableado. La forma más fácil de manejar este proyecto es decidir que usted no será manteniendo la funcionalidad original de su órgano. Es posible conservar el sonido original pero la dificultad de hacer así que depende de si su órgano envía el audio real de las teclas o simplemente una señal de control. Si se utiliza una señal de control entonces no es difícil pero si el audio está presente la conversión será mucho más difícil. En cualquier caso, algo para pensar pero esta instructable cubrirá solamente no manteniendo la funcionalidad original.

El cableado es costoso, tedioso y lento. Podemos evitar tanto como sea posible por tratar de conservar tanto el arnés de cableado original como sea posible. Puesto que los sonidos eran probablemente producido por divisores de octava, podrá probablemente encontrar el arnés de cableado no se pide por nota, sino por "la llave", significa todo el s "c" están juntos, todos los "d" son juntos etc... Nadie dice que no sólo puede escanear que en directamente y luego averiguar en software, pero si usted quiere utilizar mi código tienes que ordenar los cables en ordenadas notas. Encontré hizo problemas mucho más fácil tener mis notas en orden como fueron en los registros de cambio.

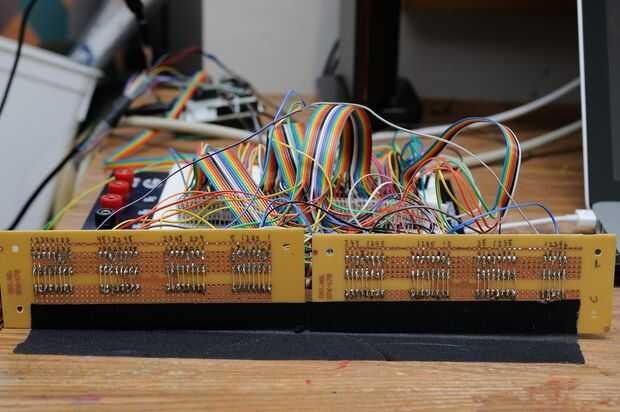

Su opción para ordenar los cables es usar las tablas existentes o cortar el mazo de cables en la tarjeta de sonido y soldadura a un protoboard. Opté por usar un protoboard (en realidad hizo el chico que tenía el teclado delante de mí). Usted necesitará utilizar el método de protoboard si desea escanear correctamente más de un teclado. Es necesario un diodo para cada clave evitar "notas fantasmas" y no es probable que sea factible añadir a la vieja placa de generador de sonidos.
