Paso 4: Construcción del acondicionador de señal para el receptor
Averiguar las patas (E, B, C)
En primer lugar, asegúrese de que identificar sus piernas transistores buscando la hoja de datos correspondiente. Debe darle la ollector C, Base y mitter Een relación con el lado plano del transistor. Creo que en la mayoría de los que figuran si se mantiene con la parte plana mirando hacia usted, la izquierda en el orden correcto es E, B, C. Por ejemplo esta es la ficha técnica para el 2N3904. Si tienes uno diferente, una búsqueda en internet para el número de pieza + datatsheet debe llegar a lo que usted necesita.
Construcción

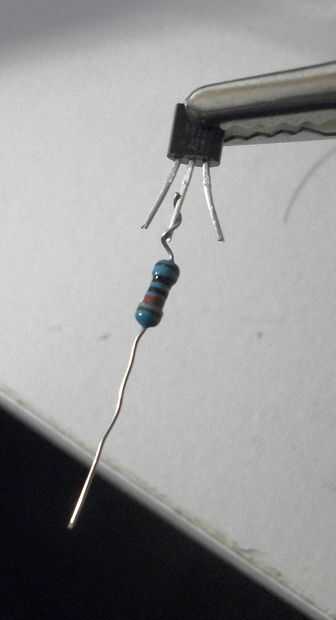

(primer cuadro de la construcción) Me gustaria hacer una cinta helicoidal para estas conexiones, es más fácil con las resistencias baratas que tienen piernas muy delgadas. Una vez hecho esto se mantendrá en su lugar y usted puede soldar.

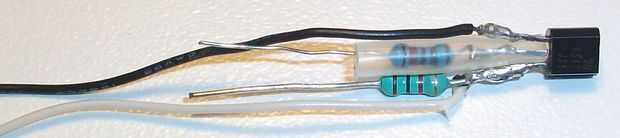

(Foto 2) El dispositivo con todos los cables y resistencias conectados de una manera similar.

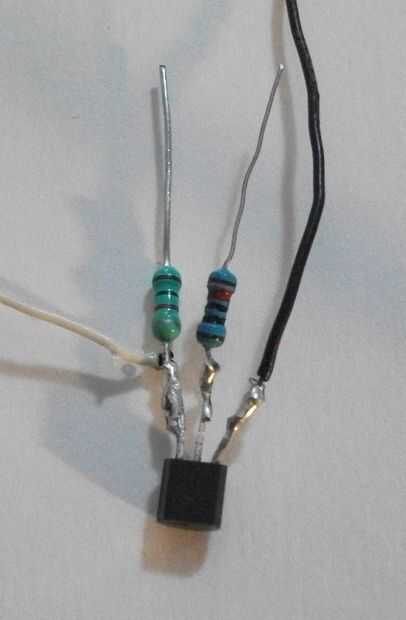

(imagen 3) Poner algún tubo del encogimiento en el centro si lo tienes, de lo contrario usar alguna cinta aislante. Deje los cables largos, que le modificamos la longitud en instalar.
