Paso 4: Parte [2] - el modelo 3D de la tubería
PARTE [2] - tubería
[Imagen 10]

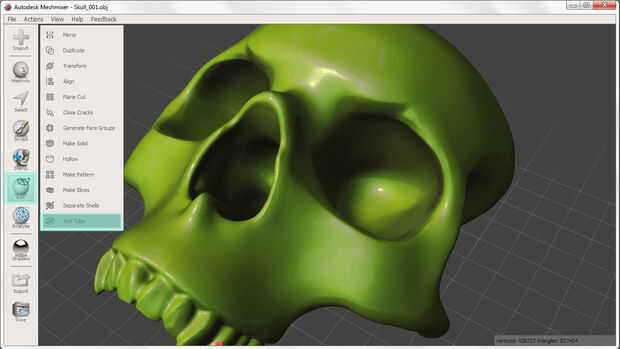

Para agregar los tubos puede utilizar la nueva función "Añadir tubo", que está disponible en "Meshmixer 2.6"
Ir a "Editar" y seleccione "Añadir tubo" en la parte inferior del menú.

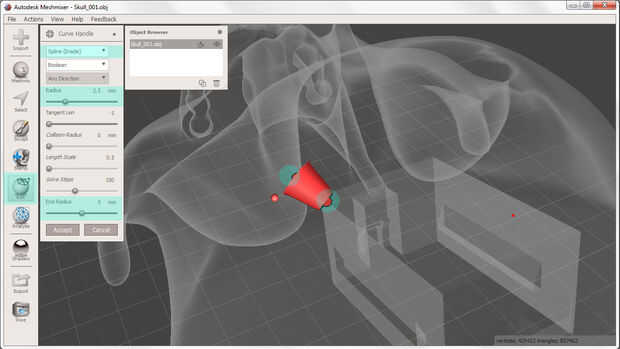

Un nuevo menú con unas cuantas opciones de pop-up. En mi modelo de ejemplo quiero el tubo para ir desde dentro del compartimiento hasta el zócalo del ojo correspondiente.
Haciendo clic y arrastrando los extremos del tubo rojo puede mover la posición de inicio y el final del tubo.
[Imagen 11]

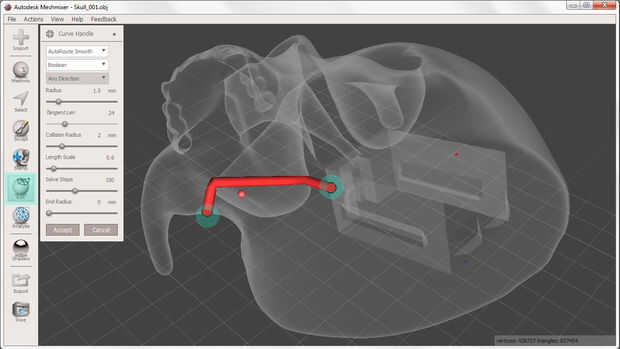

I´ve había cambiado unos ajuste:
Algoritmo : primero la gota cambio de caja i´ve el algoritmo spline de: "Auto ruta suave" a "Spline dentro"
Bamboleo auto ruta suave creado algunos resultados, que i didn´t quiere "Tira interior" crea un tubo más lineal.
Radio : debido a que quería usar 5 m m LED, puse el radio mínimo de la partida de mi tubo para 2,5 mm y el radio final a 5 milímetros.
[Imagen 12]

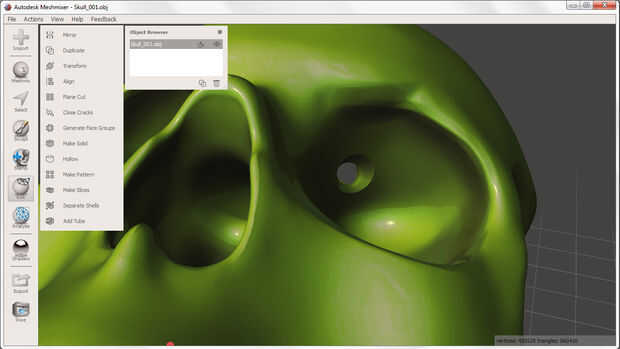

Si estás satisfecho con el control de resultado que su configuración y pulse aceptan. Se restará el tubo recién creado de ti modelo base.
