Agregar un adaptador de CA a un dispositivo con pilas (3 / 9 paso)

Paso 3: ¿Qué necesita? Piezas y herramientas

Las piezas que necesita para añadir un adaptador de CA son bastante simples, pero más difícil de encontrar de lo que esperaba. Terminé yendo a Radio Shack--llevan adaptadores de tensión específica, consejos individuales y zócalos de montaje en panel para emparejar las puntas. En la mayoría de lugares por un adaptador de "universal" y no se puede obtener en todas las tomas.

Para el móvil TinyLove, que utiliza 3 pilas AA, compré

4, 5V adaptador (700 mA)	273-1765

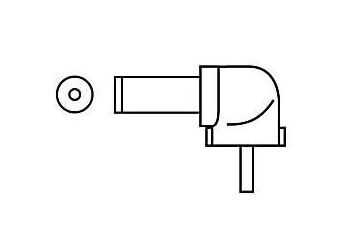

Enchufe de tamaño "M" (ID de 2.1 mm, 5.5 mm OD)	273-1716
Zócalo de montaje del panel tamaño "M" con el interruptor	274-1582

Para su aplicación, elegir un adaptador con un voltaje de salida que coincida con el tipo y número de la batería que su dispositivo la usa.

Usted también necesitará longitudes de fina (calibre 24 o menor) de alambre, uno con aislamiento de negro y con rojo. Recuperado las piezas aprovechables minas de algún cable de señal de cuatro conductores de sobra. Iniciar con longitudes de 6" y recortarlo cuando haciendo la soldadura (paso 5). Un pelacables será muy cerca, pero alguien con algo de habilidad (no yo) podría utilizar algunos cortadores de alambre pequeña o las tijeras.

Usted necesitará algunas herramientas: TinyLove el móvil se realiza con tornillos triangular poco raros. Encontré los bits en McMaster-Carr Supply Industrial (artículos 5941A11 a través de 5941A14).

Un 21/64" bits hará el agujero exacto necesario para la toma de montaje en panel. También puede usar una 1/8" punta de Dremel, seguida por el molino de bola de Dremel para agrandar el agujero.

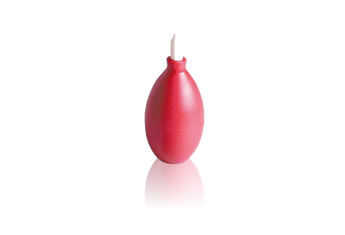

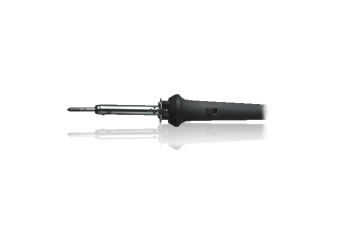

Un cautín, soldadura y flux son necesarios para conectar los cables. Un lechón de la soldadura podría ser útil, también, al desconectar los cables de los terminales de la batería.
