Agregar un cooler a una ATI todos en Wonder 9600 tarjeta VGA (4 / 6 paso)

Paso 4: Preparar el Accelero S2 para el mod

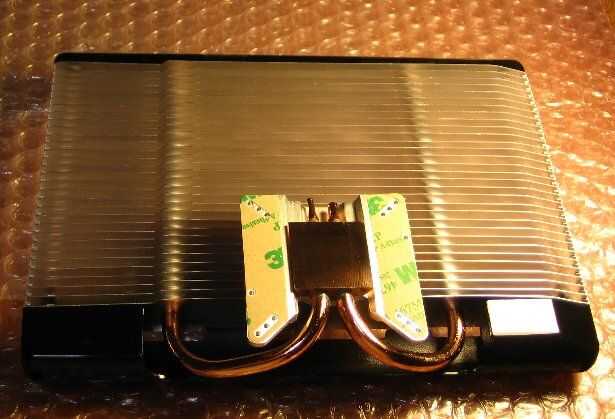

Este es el Accelero, visto desde el lado de la tarjeta. He limpiado el disipador de calor compuesto de la almohadilla de cobre. Como se puede ver, el disipador de calor es muy grande, pero los tubos de calor de cobre de mantienen separado de los componentes. Por desgracia, la pletina que sujeta la almohadilla de cobre al chip Radeon de aluminio es muy grande y debe ser recortado en algunos lugares.

Si vas a usar una sierra para metales para este mod, puede quitar la placa de aluminio del resto del disipador de calor retirando los 4 tornillos de cabeza Phillips pequeño. Usé una Dremel, y he elegido mantener el aluminio Unido durante el Ministerio de defensa.

Si vas a mantener el disipador de calor Unido, puede que desee utilizar los alicates de punta para desenganche y retire los tapones de plástico negro de la parte superior y parte inferior del disipador térmico - esto hará que sea más fácil de limpiar después.
