Agregar un cooler a una ATI todos en Wonder 9600 tarjeta VGA (5 / 6 paso)

Paso 5: Retire el material en dos etapas

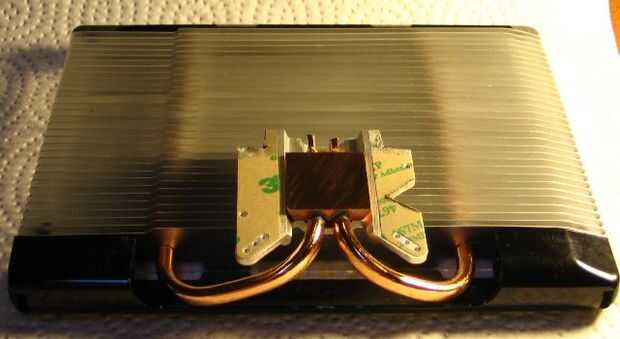

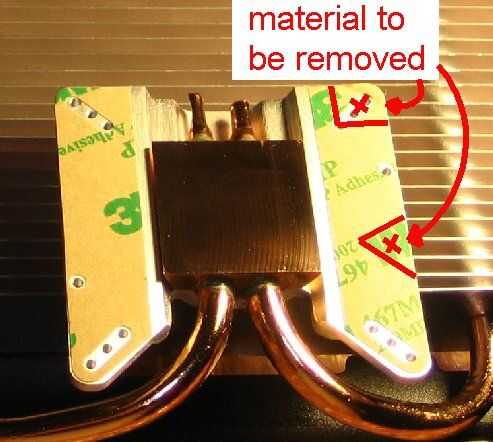

En el retenedor de aluminio, quitar la esquina superior derecha del retenedor. Esto debe tomar dos cortes y debe eliminar todo el material hasta el orificio del tornillo interior en la esquina. Después de quitar este rincón, utilizar la Dremel para moler de las rebabas afiladas y luego utilizar toallas de papel o un cepillo de limpiar todo el polvo de aluminio. Soplar el polvo de los orificios de ventilación. Polvo de metal y virutas debe limpiar - si cualquiera entra en tu tarjeta VGA o Motherboard, Tarjeta madre, se arruinará en poco tiempo.

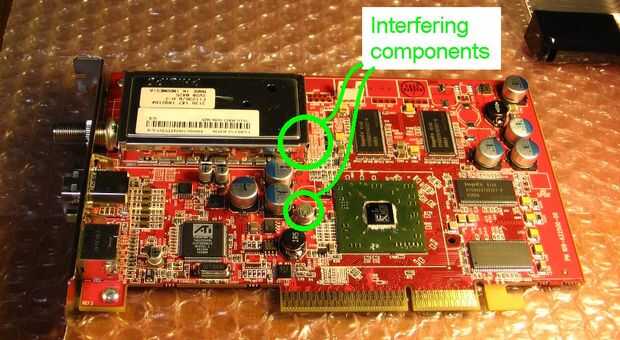

Una vez retirada la esquina, el disipador de calor libera el módulo de sintonizador de TV. Ahora, debemos hacerlo para que el condensador se borrará.

Para ello, aplique un poco de disipador de calor compuesto en la parte superior del condensador. Luego, coloque el disipador de calor en la tarjeta (que no toque el chip Radeon, interfiere en el condensador) y luego retire el disipador de calor.

Voltee el disipador de calor y habrá un poco de disipador de calor compuesto donde golpeó el condensador. Utilice la herramienta Dremel para cortar esta parte de la retención del disipador de calor.

Otra vez, limpiar Todos los rastros de polvo metálico.

Por último, si previamente había quitado el sujetador de aluminio de la almohadilla de cobre, vuelva a colocar el retenedor al disipador térmico con los tornillos.
