Agregar un registro de sincronización a su grabadora de DVD (sin abrir la caja!) (4 / 5 paso)

Paso 4: Hacer el PCB

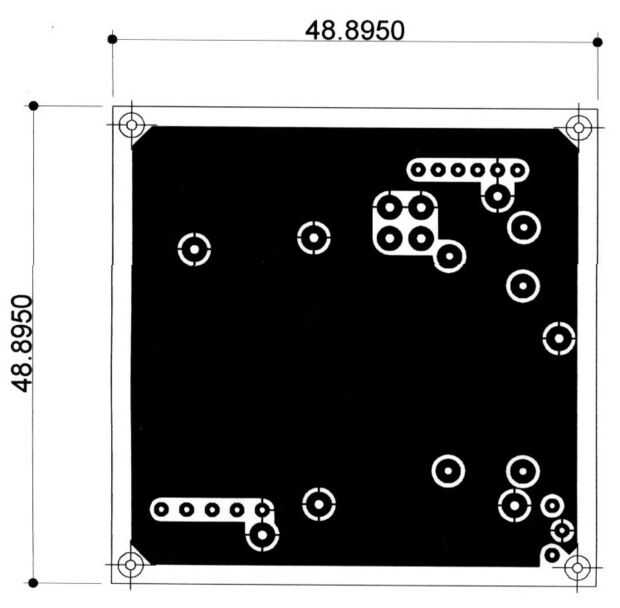

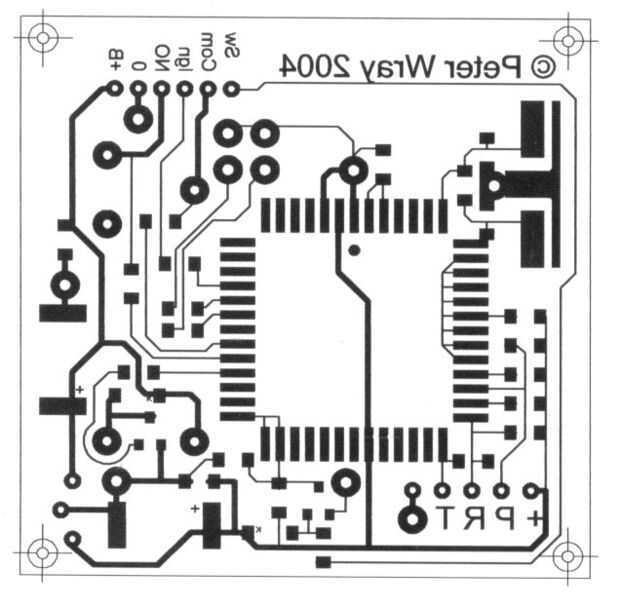

El PCB puede hacerse de las imágenes de abajo, usted necesitará a escala, imprimir sobre acetato y exponerlos en placa sensibilizada.
Asegúrese de que la ilustración cuando se imprima se escala correctamente en ambas direcciones.

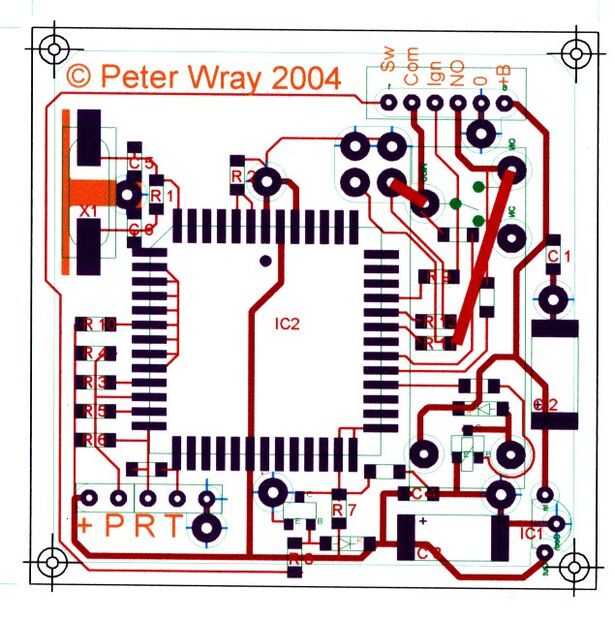

Coloque los componentes como se muestra en la imagen.

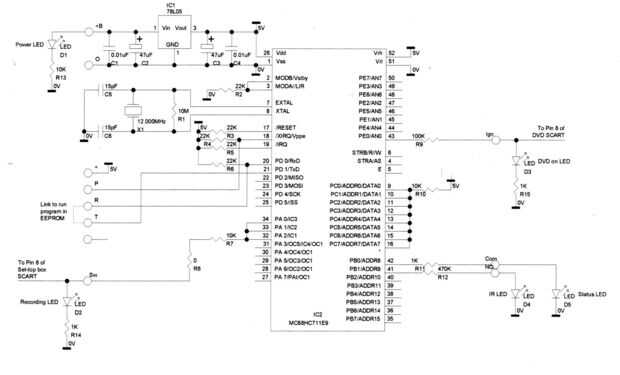

El archivo DWF ha escalado versiones imprimibles de lo PCB, esquema y el diseño. Para un wiewer visite www.autodesk.com
