Agregar un sonido Pro de línea de nivel de salida para un Super Game Boy (4 / 8 paso)

Paso 4: Soldadura puntos a bordo

Independientemente de qué conector de salida que elija, estos puntos son siempre los mismos.

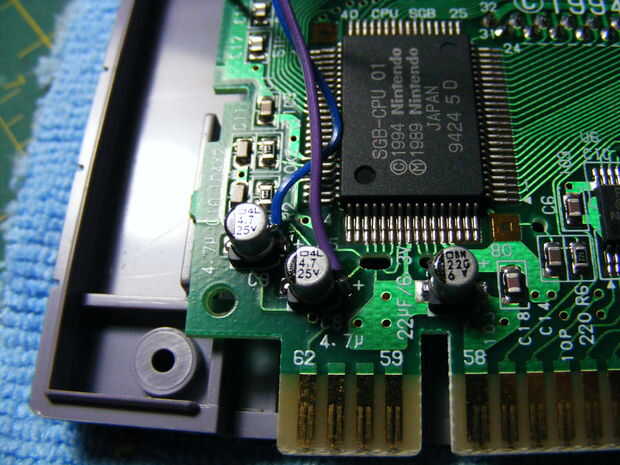

-Los dos condensadores en la parte inferior izquierda del tablero son los dos puntos que se suelda a.
-Levantando el lado derecho del cartucho, el de la izquierda (en la foto) es la salida del canal izquierdo,.. .y sí, la derecha es la salida del canal derecho.
-Soldadura para la + lateral de los condensadores y el uso de 4-6" de alambre. Medida sólo un poco hasta el punto que sus salidas son. Los puntos de soldadura son muy pequeños por lo que sugiero estañar los hilos y cortarlos de nuevo.

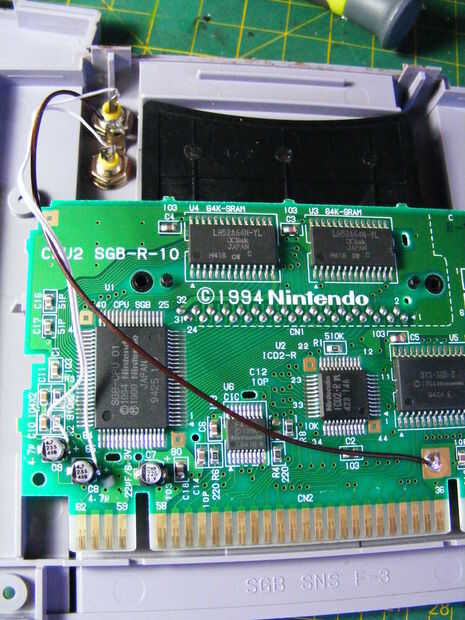

-Ahora busque la gran plaza de oro en la esquina inferior derecha... que es un punto de masa. calentar un poco (hay una pequeña película de calor a través de) y la soldadura debe adherir rápidamente.
-Creo que es más fácil control y medida si usted tornillo en la junta antes de soldar al conector
-Rastree el alambre en la parte inferior de la tierra y hacia arriba la curva a los puntos de contacto y voltee el Consejo para atornillar en plástico.
